产品概述

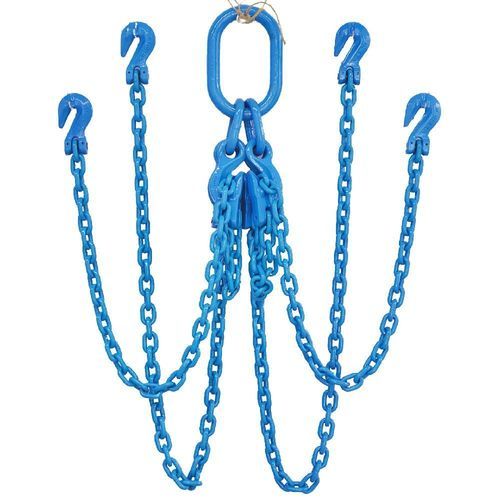

100级QOG链条吊索是一种由淬火回火的100级合金钢链条及部件制成的四点式起重组件。 该吊索顶部配有四楔形主链环组件，底部配有四个100级抓钩，可调节链条长度，并支持灵活的四点吊装。与80级吊索相比，在链条尺寸相同的情况下，100级设计的工作负载极限约高出25%。 每条吊索均永久标有序列号、链条规格、等级、精确吊索长度及工作载荷极限，以确保产品的完全可追溯性。
简介 / 主要特点
- 四腿式链条吊索设计，适用于四点起重和均衡的载荷分布。
- 顶部组件：四棱长形主链环.
- 底部配件：四个100级抓钩（通过连接单个链节可调节链条长度）。
- 材料：淬火回火处理的100级合金钢链条及组件。
- 与同规格的80级链条相比，其工作负载极限（WLL）约高出25%。
- 设计系数：4:1。
- 永久标识：包含独立序列号、链条规格、等级、确切吊索长度及工作负载极限（WLL），以确保可追溯性。
产品配置代码
- Q = 四股链
- O = 四股椭圆主链环组件
- G = 抓钩
产品标识
- 单独序列号
- 链条规格
- 链条等级
- 精确吊索长度
- 工作载荷极限 (WLL)
米制对照表
项目编号 | 起重链直径（mm） | 单臂（吨） | 双臂（0°<α<45°）（吨） | 双链（45°<α<60°）（吨） | 三链及四链（0°<α<45°）（吨） | 三链及四链（45°<α<60°）（吨） | 连续吊索 (吨)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6 | 2
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24 | 2
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04 | 3
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4 | 6
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72 | 11
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4 | 16
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4 | 22
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6 | 26
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4 | 42
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8 | 49
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8 | 57
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4 | 90
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 129.6 | 130
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8 | 157
英尺表
产品编号 | 起重链直径（英寸） | 单腿（90°）承重（磅） | 双腿系数 1.4 (磅) | 双支腿系数 1.0 (磅) | 双支腿系数 2.1 (磅) | 三支腿及四支腿系数 1.5 (磅) | 三支腿及四支腿系数 1.6 (磅)
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
标准与测试（摘要）
由淬火回火的100级合金钢链条及部件制造。符合EN 818-2、EN 1677-1、EN 1677-2、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 以及 ISO 3077 中关于 100 级起重链条吊索组件的要求。 最小设计系数为4:1。每套吊索在发货前均经过耐载试验、目视检查、尺寸核验以及部件兼容性检查。链条符合EN 818的疲劳要求，可在1.5倍额定载荷（WLL）下承受20,000个载荷循环。 每套吊索均配有独立序列号、识别标签、书面认证及可追溯性记录。
维护与应用说明
适用于高空起重、四点吊装、重型机械搬运、钢结构安装、预制混凝土安装、海上起重、采矿维护及工业物料搬运。 每次使用前，请检查链条是否存在伸长、过度磨损、裂纹、腐蚀、抓钩变形或磨损、主链环或连接链环损坏以及识别标签缺失等情况。若缺陷超出适用检查标准，请停止使用。
特性/技术规格
- 商品名称：100级QOG链条吊索
- 型号/类型：QOG（四腿式，带四椭圆主链环和抓钩）
- 材质：淬火回火100级合金钢
- 顶部配件： 四腿椭圆主链环组件
- 底端附件：四个 100 级抓钩（可调节）
- 标识：独立序列号；标识牌上标有链条规格、等级、精确吊索长度及最大工作负荷 (WLL)
- 设计系数： 4:1
- 性能：同等链条规格下，安全工作载荷（WLL）比80级高约25%
- 测试：已通过证明试验和检验，符合EN 818疲劳测试标准，在1.5×WLL条件下进行20,000次循环测试
- 最小起订量（MOQ）： 100 套
- 包装：纸箱 + 钢制托盘
- 应用：重型及四点吊装、海上作业、采矿、建筑、预制件、工业物料搬运
