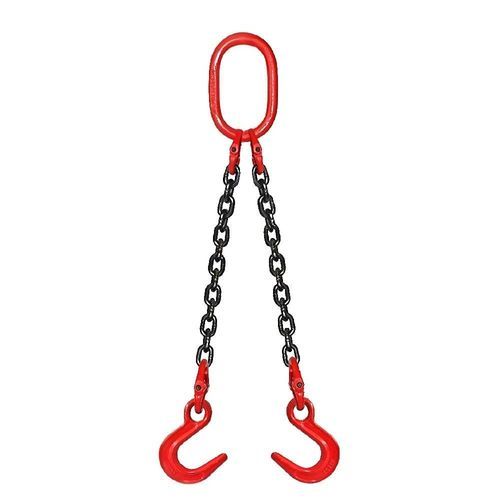

链条吊索 80 DOF2 点式钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 链条, 2 点式
- 材料
- 钢
- 有效载荷
最多: 187,800 lb
(85,184.6 kg)最少: 2,100 lb
(952.5 kg)
产品介绍
产品概述
Grade 80 DOF 链索吊具为双腿起重组件，由经淬火回火处理的 Grade 80 合金钢链及配件制造。吊具顶部配有椭圆主环，下部配有两个铸造钩，提供较大钩口以便安全的两点提升。双腿设计提升了载荷稳定性并实现力的均匀分布，适用于大型铸件、钢结构件、机械装卸及工业起重。每条吊具均永久标识有序列号、链径、等级、准确的吊具长度及工作载荷限值（WLL），以保证完整的产品可追溯性。
简介
铸造钩具有超宽喉部开口，可连接大型起吊耳、铸件、钢结构件以及无法由标准吊钩容纳的超大部件。双腿配置将起重量均匀分配到两个吊点，提高载荷稳定性和操作效率，同时保持 4:1 的设计系数。
产品配置编码
备注：DOF 即指顶部配椭圆主环、底部配两个铸造钩的双腿链索吊具。
产品标识
标准与测试
参数（设计系数与工作载荷示例）
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (有关角度和链径的载荷系数请见下表)
Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500
包装与最小起订量
MOQ：100 套
包装：纸箱 + 钢托盘
附注
识别牌上的序列号与书面认证及销售订单记录一致，确保产品整个服役期间的完整可追溯性。
规格
Grade 80 DOF 链索吊具为双腿起重组件，由经淬火回火处理的 Grade 80 合金钢链及配件制造。吊具顶部配有椭圆主环，下部配有两个铸造钩，提供较大钩口以便安全的两点提升。双腿设计提升了载荷稳定性并实现力的均匀分布，适用于大型铸件、钢结构件、机械装卸及工业起重。每条吊具均永久标识有序列号、链径、等级、准确的吊具长度及工作载荷限值（WLL），以保证完整的产品可追溯性。
简介
铸造钩具有超宽喉部开口，可连接大型起吊耳、铸件、钢结构件以及无法由标准吊钩容纳的超大部件。双腿配置将起重量均匀分配到两个吊点，提高载荷稳定性和操作效率，同时保持 4:1 的设计系数。
产品配置编码
- D = 双腿
- O = 椭圆主环
- F = 铸造钩
备注：DOF 即指顶部配椭圆主环、底部配两个铸造钩的双腿链索吊具。
产品标识
- 单独序列号
- 链径
- 链等级
- 吊具精确长度
- 工作载荷限值（WLL）
标准与测试
- 制造标准：采用经淬火回火处理的 Grade 80 合金钢链及配件，制造符合 EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 及 ISO 3077 等 Grade 80 链索吊具相关要求。
- 测试标准：最小设计系数 4:1。每件吊具在出厂前均经过检验试验、目视检查、尺寸验证及部件兼容性检查。链条符合 EN 818 疲劳要求，并能承受 1.5×WLL 条件下 20,000 次循环。每条吊具随附单独序列号、识别牌、书面认证及完整的可追溯性记录。
- 适用范围：适用于顶吊、两点吊、大型铸件、结构钢、设备安装、铸造作业、矿山维护、设备制造及工业物料搬运。
- 维护：每次使用前检查链条伸长、过度磨损、裂纹、腐蚀、铸造钩变形、主环或连接环损伤及识别标签缺失。如缺陷超过适用检验标准，应立即停用。
参数（设计系数与工作载荷示例）
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (有关角度和链径的载荷系数请见下表)
Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500
包装与最小起订量
MOQ：100 套
包装：纸箱 + 钢托盘
附注
识别牌上的序列号与书面认证及销售订单记录一致，确保产品整个服役期间的完整可追溯性。
规格
- 型号 / 系列：DOF
- 链等级：Grade 80 合金钢，淬火并回火
- 设计系数：4:1
- 上部配件：椭圆主环 (Grade 80)
- 下部配件：两个铸造钩 (Grade 80)，具有超宽喉部开口
- 标识：单独序列号；链径；链等级；精确吊具长度；工作载荷限值 (WLL)
- 制造标准：EN 818-2；EN 1677-1；EN 1677-2；EN 1677-4；ASME B30.9；OSHA 1910.184；AS 2321；ISO 3077
- 测试：已做强度试验；符合 EN 818 疲劳要求；在 1.5×WLL 下承受 20,000 次循环
- 应用：顶吊、两点吊、铸造工作、重型铸件、结构钢、机械搬运
- MOQ & 包装：100 套；纸箱 + 钢托盘
