链条吊索 100 DOF

2 点式钢合金

简介

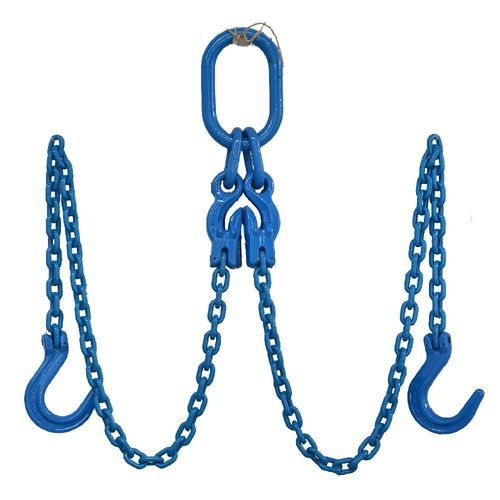

Grade 100 DOF 链索吊具为双腿起重组件，由淬火回火处理的 Grade 100 合金钢链条及组件制成。吊具顶部配有 Grade 100 椭圆主环，底部配有两个 Grade 100 铸造钩，适用于需大钩口并实现两点均衡承力的重载起吊作业。

主要优点

• 与同等链径的 Grade 80 相比，使用载荷（WLL）约高 25%
• 保持 4:1 的设计系数
• 铸造钩具有宽阔的钩口，便于连接大型起吊耳、铸件、钢结构和超大附件点
• 双腿配置提高载荷稳定性，并将起吊力均匀分配至两个起吊点

产品配置代码

• D = Double Leg（双腿）
• O = Oblong Master Link（椭圆主环）
• F = Foundry Hook（铸造钩）

产品识别

• 单件序列号
• 链条尺寸
• 链条等级
• 吊具精确长度
• 使用载荷（WLL）

制造标准
采用淬火回火处理的 Grade 100 合金钢链条和组件制造，符合 EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 及 ISO 3077 对 Grade 100 链索吊具组件的要求。

检测标准
按最小 4:1 设计系数制造。每套吊具在发货前均进行拉力试验、目视检查、尺寸校验及组件匹配检查。链条符合 EN 818 疲劳要求，能承受 1.5 倍 WLL 下 20,000 个载荷循环。每套吊具均随附单件序列号、识别标签、书面认证及完整可追溯记录。

应用场景
适用于顶升、两点起吊、重型机械装卸、结构钢安装、铸造车间作业、预制混凝土安装、设备安装及工业物料搬运等场景。

维护要求
每次使用前检查链条伸长、过度磨损、裂纹、腐蚀、铸造钩变形、主环或连接件损坏及识别标签是否丢失。如缺陷超出适用检验标准，应立即停止使用并报废或维修。

参数（表）
设计系数 | 4:1
Dim | 1-Leg (90°) 载荷系数:1 | 2-Leg (60°) 载荷系数:1.7 | 2-Leg (45°) 载荷系数:1.4 | 2-Leg (30°) 载荷系数:1 | 3&4-Leg (60°) 载荷系数:2.6 | 3&4-Leg (45°) 载荷系数:2.1 | 3&4-Leg (30°) 载荷系数:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

特性 / 技术规格

• 名称：Grade 100 DOF Chain Sling
• 配置：顶部椭圆主环、底部两个铸造钩的双腿结构
• 材质：淬火回火处理的 Grade 100 合金钢链条与组件
• 设计系数：4:1
• 测试：经过强度试验、目视检查与尺寸校验；符合 EN 818 疲劳要求（1.5× WLL 下 20,000 次循环）
• 识别：单件序列号、识别标签、书面认证、可追溯记录
• 最小订购量：100 套
• 包装：纸箱 + 钢托盘
• 应用：顶升、两点起吊、重型机械搬运、结构钢安装、铸造作业、预制混凝土安装、设备安装、工业物料搬运
• 维护：每次使用前检查伸长、磨损、裂纹、腐蚀、变形或损坏的组件；如超出标准要求，立即停用
