链条吊索 80 DOSL

2 点式钢钢合金

产品概述

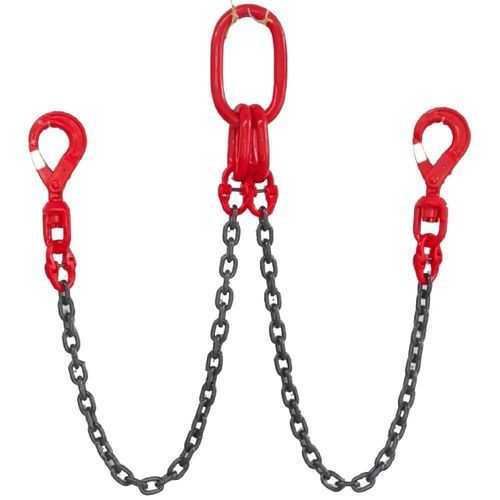

Grade 80 DOSL 链索吊装具为双腿起重组件，由经淬火回火的 Grade 80 合金钢链条及组件制造。该吊具顶部配有 Grade 80 的长形主环，底部配有 Grade 80 的自锁钩，确保可靠的挂载并提高高空作业安全性。每套吊具均永久标识序列号、链条尺寸、等级、精确吊索长度及工作载荷极限（WLL），以确保完整可追溯性。

产品配置代码

• D = Double Leg（双腿）
• O = Oblong master link（长形主环）
• SL = Self Locking Hook（自锁钩）

产品识别

• 单件序列号
• 链条尺寸
• 链条等级（Grade 80）
• 精确吊索长度
• 工作载荷极限（WLL）

典型应用

• 重型机械搬运
• 结构钢材吊装
• 设备安装
• 建筑工程
• 采矿维护
• 工业物料搬运

公制容量数据（WLL，吨）— 部分直径

• 直径 4 mm — 单腿：0.50 t；双腿 (0°–45°)：0.71 t；双腿 (45°–60°)：0.50 t；三/四腿 (0°–45°)：1.06 t；三/四腿 (45°–60°)：0.75 t；连续吊索：0.80 t
• 直径 8 mm — 单腿：2.00 t；双腿 (0°–45°)：2.80 t；双腿 (45°–60°)：2.00 t；三/四腿 (0°–45°)：4.25 t；三/四腿 (45°–60°)：3.00 t；连续吊索：3.15 t
• 直径 13 mm — 单腿：5.30 t；双腿 (0°–45°)：7.50 t；双腿 (45°–60°)：5.30 t；三/四腿 (0°–45°)：11.20 t；三/四腿 (45°–60°)：8.00 t；连续吊索：8.50 t
• 直径 20 mm — 单腿：12.50 t；双腿 (0°–45°)：17.00 t；双腿 (45°–60°)：12.50 t；三/四腿 (0°–45°)：26.20 t；三/四腿 (45°–60°)：18.70 t；连续吊索：20.00 t
• 直径 30 mm — 单腿：28.00 t；双腿 (0°–45°)：39.20 t；双腿 (45°–60°)：28.00 t；三/四腿 (0°–45°)：58.80 t；三/四腿 (45°–60°)：42.00 t；连续吊索：44.80 t
• 直径 50 mm — 单腿：78.50 t；双腿 (0°–45°)：109.90 t；双腿 (45°–60°)：78.50 t；三/四腿 (0°–45°)：164.80 t；三/四腿 (45°–60°)：117.70 t；连续吊索：125.60 t

英制容量数据（WLL，磅）— 示例行
设计系数 / 链径 / 单腿 / 双腿吊索 (90°, 60°, 45°, 30°) / 三 & 四腿吊索 (60°, 45°, 30°)

• 7/32" — 单腿：2,100 lb；双腿：3,600 lb；调整：3,000 lb；三/四腿：5,500 lb；示例：4,400–3,200 lb
• 1/2" — 单腿：12,000 lb；双腿：20,800 lb；调整：17,000 lb；三/四腿：31,200 lb；示例：25,500–18,000 lb
• 1" — 单腿：47,700 lb；双腿：82,600 lb；调整：67,400 lb；三/四腿：123,900 lb；示例：101,200–71,500 lb

表格说明

• 连续吊索：无限环形链索结构的 WLL。
• 角度：a = 吊索腿与垂直方向之间的角度。典型范围：0°–45° 和 45°–60°。较小的起吊角度会增加腿部张力并降低吊索容量。
• 系数：用于按不同配置和角度计算 WLL 的乘数；计算时请参照工程指南。

标准与试验
按 EN 818-2、EN 1677-1、EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 和 ISO 3077 的要求，用 Grade 80 经淬火回火的合金钢链和部件制造。随附书面认证。最小设计系数为 4:1。每件吊具均进行拉力试验、目视检查、尺寸验证并检查部件兼容性。链条符合 EN 818 疲劳要求，并能在 1.5×WLL 条件下承受 20,000 个循环。每件吊具均提供单独序列号、识别标签和完整可追溯记录。

维护与检查
每次使用前检查：链条伸长、磨损、裂纹、腐蚀、自锁钩操作、变形、主环或连接环损坏以及识别标签缺失。如缺陷超过适用检查标准，应停止使用并报废。
