链条吊索 Grade 80 QOSL

4 点式钢预制混凝土

产品概述

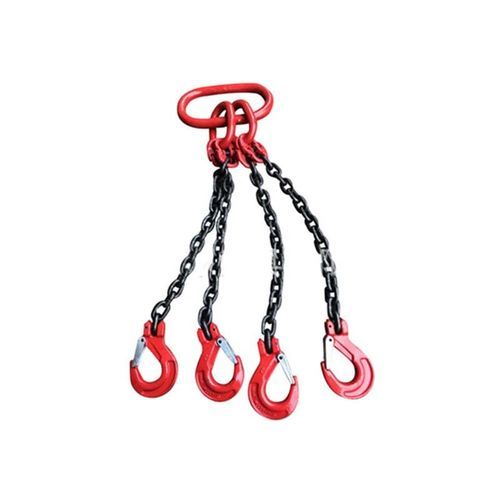

Grade 80 QOSL 链索为四腿吊装组件，由淬火回火的 Grade 80 合金钢链条及配件制成。索具顶部配有四孔长圆主环，底部配有 Grade 80 自锁钩，适用于需要可靠接触和多点吊装的重载吊装作业。

自锁钩在施加载荷时会自动闭合并在吊装过程中保持闭合，降低意外脱落风险。QOSL 配置常用于建筑工地、钢结构加工厂、矿业作业、预制混凝土搬运及重型设备安装等场景。

产品配置代码

• Q = 四腿 (Quad Leg)
• O = 四孔长圆主环 (Quad Oblong Master Link)
• SL = 自锁钩 (Self Locking Hook)

产品识别

• 单独序列号（每套索具）
• 链条尺寸（直径，mm）
• 链条等级（Grade 80）
• 索具精确长度
• 工作载荷限值（WLL）

典型应用

• 重型机械搬运
• 结构钢吊装
• 预制混凝土安装
• 矿业维护
• 海上模块运输
• 工业材料搬运

参数 - 每米表（WLL 值以公吨计）
列：直径 (mm) | 1 腿 (t) | 2 腿 0°<α<45° (t) | 2 腿 45°<α<60° (t) | 3&4 腿 0°<α<45° (t) | 3&4 腿 45°<α<60° (t) | 连续索具 (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

参数说明
设计系数：4:1（最小破断力至少为 WLL 的四倍）。表格显示了不同索具配置和吊装角度下的载荷乘数和 WLL 值。所有数值均以公吨表示。
