产品概述

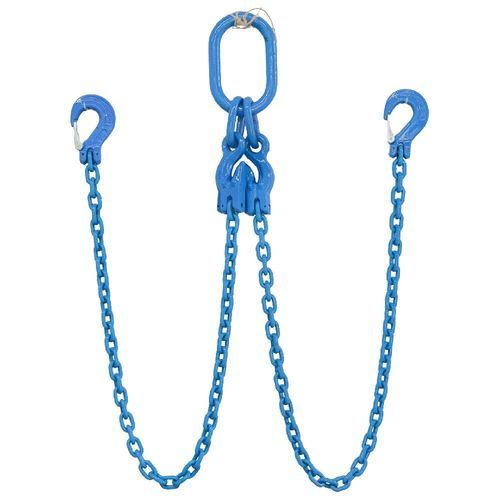

100级DOS链条吊索是一种由淬火回火处理的100级合金钢链条及部件制成的双腿起重组件。 该吊索顶部配有100级椭圆形主链环，底部配有两个带安全锁扣的100级吊钩，可为高空起重作业提供安全的两点式负载连接。 与80级吊索相比，在链条尺寸相同的情况下，100级设计的工作载荷极限约高出25%。每条吊索均永久标有序列号、链条规格、等级、精确长度及工作载荷极限，以确保产品的完全可追溯性。
产品配置代码
- D = 双股
- O = 椭圆形主环
- S = 带安全锁扣的吊钩
产品标识
- 单独序列号
- 链条规格
- 链条等级
- 吊索精确长度
- 工作负载极限 (WLL)
米制对照表
产品编号 | 起重链直径（mm） | 单臂（吨） | 双臂 0°<α<45° (吨) | 双支 45°<α<60° (吨) | 三支及四支 0°<α<45° (吨) | 三支及四支 45°<α<60° (吨) | 连续吊索 (吨)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 130
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
英尺对照表
产品编号 | 起重链直径（英寸） | 单腿（磅） | 双腿（系数 1.4/系数 2.1）（磅） | 三腿和四腿（系数 1.5/1.6） （磅） | 连续吊索（磅）
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152
标准与测试
- 名称：100级DOS链条吊索——顶部为双腿椭圆形主链环，底部配有两个带锁扣的吊钩
- 最小起订量： 100 套
- 包装：纸箱 + 钢托盘
- 制造标准：采用淬火回火的 100 级合金钢链条及组件制造，符合 EN 818-2、EN 1677-1、 EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 以及 ISO 3077 中针对 100 级起重链条吊索组件的要求制造。
- 测试标准：最小设计系数为4:1。每套吊索在发货前均经过载荷试验、目视检查、尺寸验证以及部件兼容性检查。链条符合EN 818的疲劳要求，可在1.5倍额定载荷（WLL）下承受20,000次载荷循环。 随附独立序列号、识别标签、书面认证及可追溯性记录。
- 应用标准：适用于高空起重、两点吊装、重型机械搬运、钢结构安装、设备安装、建筑工程、采矿维护及工业物料搬运。
- 维护：每次使用前均需检查链条是否存在伸长、过度磨损、裂纹、腐蚀、吊钩变形、安全锁扣动作异常、主链节或连接链节损坏以及识别标签缺失等情况。若缺陷超出检查标准，应停止使用该吊索。
特性/技术规格
- 商品名称：100级DOS链条吊索
- 材质：淬火回火处理的100级合金钢链条及组件
- 顶部连接件：100级椭圆主环
- 底部连接件： 两个带弹簧式安全锁扣的100级吊钩
- 结构：双腿式（DOS = Double Leg，顶部为椭圆形主链环，底部为两个带安全锁扣的吊钩）
- 标识： 每条吊索均永久标记有序列号、链条规格、等级、精确吊索长度及工作安全载荷（WLL）
- 设计系数：4:1
- 性能：与同规格的80级链条相比，工作安全载荷（WLL）高出约25%
- 标准： EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
- 测试：已通过强度测试； 符合 EN 818 疲劳测试要求；在 1.5×WLL 条件下进行 20,000 次循环测试
- 最低起订量和包装：最低起订量 100 套；纸箱加钢制托盘包装
