链条吊索 80 DOG

2 点式钢钢合金

产品概述

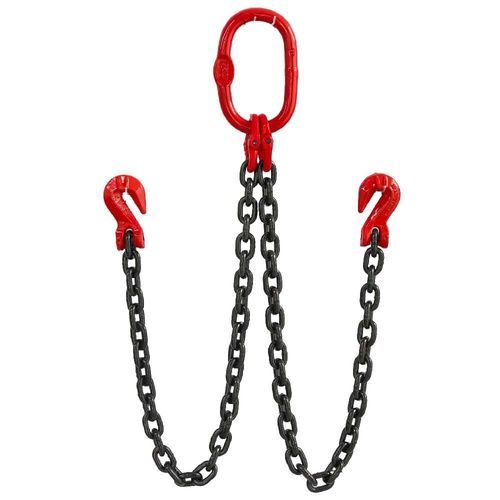

Grade 80 DOG 链式吊索为双腿吊装组件，由淬火回火处理的 Grade 80 合金钢链及组件制造。该吊索顶部配有 Grade 80 椭圆主环，底部配有 Grade 80 抓钩，便于快速调整链长并在悬吊作业中实现平衡的两点吊装。每条吊索均以序列号、链节规格、等级、精确吊索长度及工作载荷限值（WLL）进行永久标识，以确保产品可追溯性。

产品配置代码

• D = 双腿
• O = 椭圆主环
• G = 抓钩

产品识别

• 单件序列号
• 链节尺寸
• 链等级
• 精确吊索长度
• 工作载荷限值（WLL）

典型应用

• 重型机械搬运
• 结构钢材吊装
• 设备安装
• 建筑工程
• 矿业维护
• 工业物料搬运

参数 — 米表（值为 WLL，公吨）
起吊链直径 | 单腿 (吨) | 双腿 (0°–45° / 45°–60°) (吨) | 三、四腿 (0°–45° / 45°–60°) (吨) | 连续吊索 (吨)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

参数 — 英尺表（WLL 值为磅，设计系数 4:1）
Design Factor | 单腿吊索 | 双腿吊索 (90° / 60° / 45° / 30°) | 三、四腿吊索 (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

标准

• 制造标准：根据 EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 和 ISO 3077 的要求，以 Grade 80 淬火回火合金钢链和组件制造。
• 检测标准：最小设计系数 4:1。每条吊索均经过静载试验、目视检查、尺寸验证及组件兼容性检查。链条符合 EN 818 疲劳要求，并能在 1.5 倍 WLL 下承受 20,000 个循环。每条吊索均随附单独序列号、识别牌、书面认证及完整可追溯记录。
• 适用标准：适用于悬吊起重、两点起重、重型机械搬运、结构钢安装、设备安装、建筑工程、矿山维护和工业物料搬运。
• 维护：每次使用前检查链条伸长、磨损、裂纹、腐蚀、抓钩磨损或变形、主环或连接环损坏及识别牌缺失。如缺陷超出检验标准，应停止使用并报废。

技术规格

• 型号：Grade 80 DOG Chain Sling
• 吊索形式：双腿链式吊索（DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom）
• 材质：Grade 80 淬火回火合金钢链及 Grade 80 组件
• 上部配件：Grade 80 椭圆主环
• 下部配件：Grade 80 抓钩（允许快速调整链长）
• 标识：识别牌上带有永久序列号、链节尺寸、链等级、精确吊索长度和 WLL
• 交付：随书面认证和完整可追溯记录供货
• MOQ：100 套
• 包装：纸箱 + 钢托盘
• 设计系数：最低 4:1；出厂前经静载试验和目视检查
• 典型应用：重型机械搬运、结构钢吊装、设备安装、建筑工程、矿山维护、工业物料搬运
