简介

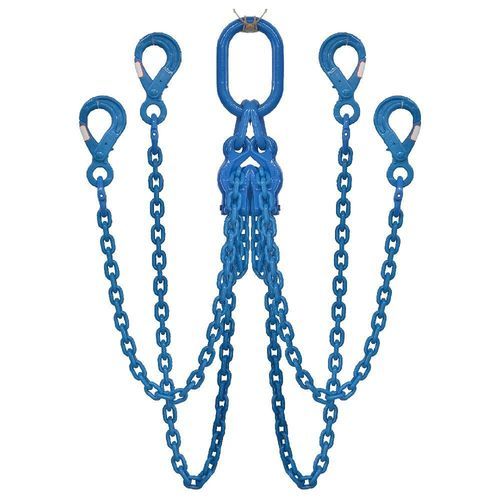

100级QOSL链条吊索是一种由淬火回火处理的100级合金钢链条及部件制成的四股起重组件。 该吊索顶部配有四棱长方形主链环组件，底部配有四个100级自锁式安全吊钩，可提供安全的多点负载连接并增强起重安全性。 与80级吊索相比，在链条尺寸相同的情况下，100级吊索的设计工作载荷极限约高出25%。每条吊索均永久标有序列号、链条尺寸、等级、精确吊索长度及工作载荷极限，以确保产品完全可追溯。
主要特点
- 四股结构设计，可均匀分布载荷并提供出色的载荷稳定性。
- 顶部配备四股椭圆形主链环组件，支持多点连接。
- 底部配有四个100级自锁（安全）挂钩，可降低意外脱钩的风险。
- 采用淬火回火处理的100级合金钢制造，与80级相比具有更高的额定工作负荷（WLL）。
- 每条吊索均永久标有单独的序列号、链条规格、等级、精确长度及额定工作负荷（WLL），以确保可追溯性。
- 发货前均经过承重测试、目视检查和尺寸核验。
产品配置代码
- Q = 四腿式
- O = 四腿椭圆主链环组件
- SL = 自锁（安全）挂钩
产品标识
- 单独序列号
- 链条规格
- 链条等级
- 精确吊索长度
- 工作载荷极限 (WLL)
标准与测试
- 制造标准：采用淬火回火的100级合金钢链条及组件制造，符合EN 818-2、EN 1677-1、EN 1677-3、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 以及 ISO 3077 中针对 100 级起重链条吊索组件的要求制造。
- 设计系数：最低设计系数为4:1。
- 测试：每条吊索在发货前均经过抗拉试验、目视检查、尺寸核验以及组件兼容性检查。 该链条符合 EN 818 疲劳要求，可在 1.5 倍最大工作载荷（WLL）下承受 20,000 次载荷循环。
- 供货： 每套吊索均配有独立序列号、识别标签、书面认证及完整的可追溯性记录。
- 应用领域：适用于高空起重、多点吊装、重型机械搬运、钢结构安装、海上起重、预制混凝土安装、风电项目及工业物料搬运。
- 维护：每次使用前应检查链条是否存在伸长、过度磨损、裂纹、腐蚀、自锁钩操作异常、变形、主链环或连接链环损坏以及识别标签缺失等情况。若缺陷超出检查标准，应停止使用。
参数 - 米制表
产品编号 | 起重链直径 | 单臂 | 双臂 (0°<α<45°) | 2 股（45°<α<60°） | 3 股和 4 股（0°<α<45°） | 3 股和 4 股（45°<α<60°） | 连续吊索
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.50. | 129.6
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
参数 - 英尺表
产品编号 | 起重链直径 | 单腿（90°） | 双腿（0°<α<45°） | 2 腿（45°<α<60°） | 3 及 4 腿（0°<α<45°） | 3 及 4 腿（45°<α<60°） | 连续吊索
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
特性/技术规格
- 产品名称：100级QOSL链条吊索——四腿式，顶部配四椭圆主环，底部配四个自锁（安全）吊钩
- 商品名称（型号）： 100级QOSL链条吊索
- 材料：淬火回火处理的100级合金钢链条及组件
- 结构： 四股结构，顶部配有四椭圆主链环，底部配有四个自锁式安全挂钩
- 标识：单独序列号、链条规格、链条等级、精确吊索长度、工作载荷（WLL）
- 设计系数：4:1
- 制造与测试标准： EN 818-2、EN 1677-1、EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、 AS 2321、ISO 3077；已通过破断试验，并符合 EN 818 疲劳要求（1.5×WLL 条件下 20,000 次循环）
- 最小起订量： 100 套
- 包装：纸箱 + 钢制托盘
- 典型应用：高空起重、多点起重、重型机械、钢结构、海上工程、预制混凝土、风力发电、工业物料搬运
