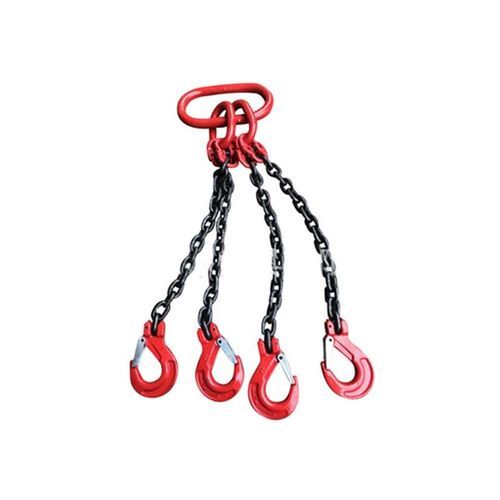

链条吊索 Grade 80 QOG

4 点式钢钢合金

概述
Grade 80 QOG 链索具为四腿式起重组件，由经淬火回火处理的 Grade 80 合金钢链及部件制成。该索具顶部配有四联长圆主环组件，底部配有 Grade 80 抓钩，适用于需要可调链长与均衡荷载分配的重载起吊。四腿结构将提升力分散到四个连接点，提高对重载或不规则形状货物的稳定性。抓钩可通过啮合单个链环快速缩短而无需额外缩短装置。

产品配置代码

• Q = 四腿
• O = 四联长圆主环组件
• G = 抓钩

产品识别

• 单独序列号
• 链条尺寸
• 链条等级
• 索具精确长度
• 识别牌上的额定工作载荷 (WLL)

典型应用

• 重型机械搬运
• 结构钢吊装
• 预制混凝土安装
• 设备安装
• 矿山维护
• 工业物料搬运

参数 — 米表（数值以吨计）
起重链直径 (mm) | 单腿 (吨) | 双腿 (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

参数 — 英尺表（所选值，lbs）
设计系数 4:1 — 下表所示为每种链径及索具配置的最大 WLL（磅）。
链径 | 单腿索具 (lbs) | 双腿索具 60° (lbs) | 双腿索具 45° (lbs) | 双腿索具 30° (lbs) | 三&四腿 60° (lbs) | 三&四腿 45° (lbs) | 三&四腿 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

标准与检测
按照 EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 和 ISO 3077 的要求，用 Grade 80 淬火回火合金钢链和部件制造。每条索具按最小设计系数 4:1 生产；出货前进行载荷试验、目视检查、尺寸验证并检查部件兼容性。链条符合 EN 818 疲劳要求，能在 1.5× WLL 下承受 20,000 次循环。每条索具提供单独序列号、识别牌、书面认证及完整可追溯记录。

包装 & 最低订购量
MOQ：100 套。包装：纸箱 + 钢托盘。

维护与检验
每次使用前检查链条伸长、磨损、裂纹、腐蚀、抓钩磨损或变形、主环或连接环损坏及识别牌缺失。如缺陷超出检验标准，应停止使用并退役。

规格 / 技术数据

• 配置：顶部四联长圆主环、底部抓钩的四腿链索具
• 材料：Grade 80 淬火回火合金钢（链及部件）
• 识别：单独序列号、链尺寸、链等级、精确索具长度、识别牌上的 WLL
• 设计系数：4:1
• 测试：已做载荷试验；链条符合 EN 818 疲劳要求（1.5× WLL 下 20,000 次循环）
• 标准：EN 818-2、EN 1677 系列、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
• MOQ：100 套
• 包装：纸箱 + 钢托盘
• 典型应用：重型机械、结构钢、预制混凝土、设备安装、矿业、工业物料搬运
