链条吊索 Grade 100 QOO

4 点式钢合金

简介

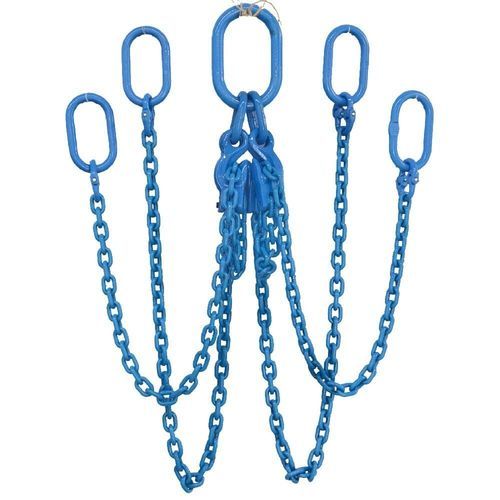

Grade 100 QOO 链式吊索为四腿起重组件，由淬火回火的 Grade 100 合金钢链条与部件制成。该吊索上端配有四联长形主环组件，下端配有四个长形主环，适用于需要多连接点和最大配置灵活性的重型起重作业。与 Grade 80 吊索相比，Grade 100 在相同链径下约提供 25% 的工作载荷（WLL）提升。每套吊索均以序列号、链径、等级、精确吊索长度和 WLL 进行永久标识，确保完整的产品可追溯性。

主要优点

• 四腿配置将提升力分布到四条腿，在搬运超大或不规则负载时提高稳定性。
• 顶部四联长形主环组件和底部四个长形主环，可灵活连接卸扣、吊环、分离梁及定制吊具。
• 采用淬火回火的 Grade 100 合金钢制造，在同等链径下相比 Grade 80 大约提高 ~25% 的 WLL。
• 永久标识带序列号和识别牌，便于完整的可追溯性和认证管理。

产品配置代码

• Q = Quad Leg（四腿）
• O = 顶部四联长形主环组件（Quad oblong master link assembly）
• O = 底部四个长形主环（Four oblong master links）
• QOO 表示上端配有四联长形主环组件、下端配有四个长形主环的四腿链式吊索。

产品识别

• 单套序列号（每套吊索）
• 链条尺寸
• 链条等级（Grade 100）
• 精确吊索长度
• 工作载荷极限（WLL）

典型应用

• 重型机械搬运
• 结构钢件吊装与安装
• 海上模块安装及海上起重作业
• 预制混凝土安装
• 分离梁系统与多点吊装
• 工业物料搬运

标准与检测
链条及部件采用淬火回火 Grade 100 合金钢制造，符合 EN 818‑2、EN 1677‑1、EN 1677‑4、ASME B30.9、OSHA 1910.184、AS 2321 及 ISO 3077 对 Grade 100 吊链装配件的要求。每套吊索设计最小安全系数为 4:1。出厂前对吊索进行试验负荷（proof test）、目视检查、尺寸验证及部件兼容性检查。链条符合 EN 818 疲劳要求，并标称可承受 1.5×WLL 下 20,000 次加载循环。每套吊索随附单独序列号、识别牌、书面认证及完整的可追溯记录。

维护与检查
每次使用前检查链条伸长、过度磨损、裂纹、腐蚀、主环变形、连接环损坏及识别牌缺失。若缺陷超过适用的检查标准，应立即停止使用并移出服役。

参数 — 米制表
Item NO. | 起重链直径 | 单腿 (吨) | 双腿 (0°<α<45°) (吨) | 双腿 (45°<α<60°) (吨) | 三 & 四腿 (0°<α<45°) (吨) | 三 & 四腿 (45°<α<60°) (吨) | 连续吊索 (吨)
示例行：
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
...（表格持续至 TPL818410050，并列出各配置对应的 WLL 值）

参数 — 英尺表（代表）
Item No. | 起重链直径 (in.) | 单腿 (90°) (lbs) | 双腿 因子 1.4 (lbs) | 三 & 四腿 (lbs) | 连续吊索 (lbs)
示例行：
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
...（英制表格继续显示每种配置的 WLL（lbs））

包装与最小订购量
MOQ：100 套。包装：纸箱 + 钢制托盘。

特性 / 技术规格

• 产品名称：Grade 100 QOO Chain Sling — 上部四联长形主环、下部四个长形主环的四腿链式吊索
• 型号 / 配置：QOO（上部四联长形主环，底部四个长形主环的四腿配置）
• 材料：淬火回火 Grade 100 合金钢（链条与部件）
• 设计系数：最小 4:1
• WLL：数值取决于链径与配置；Grade 100 相较 Grade 80 在相同链径下约提高 ~25% WLL
• 识别：每套吊索以序列号、链径、等级、精确长度及 WLL 做永久标识；随附书面认证与可追溯记录
• 标准：EN 818‑2、EN 1677‑1、EN 1677‑4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
• 测试：Proof tested、目视检查、尺寸验证；链条宣称在 1.5×WLL 下通过 20,000 次循环测试
• 典型应用：重型机械搬运、结构钢吊装、海上安装、预制件安装、多点吊装/分离梁系统
• MOQ：100 套；包装：纸箱 + 钢制托盘
