链条吊索 Grade 80 QOSL2 点式钢钢合金
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 链条, 2 点式
- 材料
- 钢, 钢合金
- 有效载荷
最多: 164,800 kg
(363,321.8 lb)最少: 500 kg
(1,102.3 lb)
产品介绍
产品概述

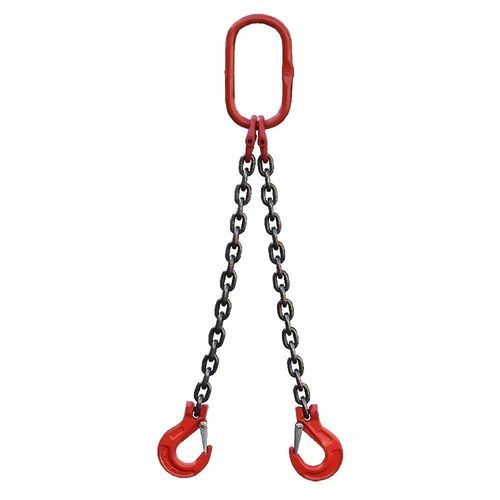

Grade 80 链式吊索 DOS 为双腿起重组件，由经淬火回火的 Grade 80 合金钢链条及配套 Grade 80 零件制造。吊索顶部配有椭圆形主环以便与起重机连接，底部配有两只带安全卡扣的吊钩用于挂接载荷。双腿结构较单腿提高了载荷分布和起吊稳定性，适用于设备搬运、钢结构安装、施工、矿山维护及一般工业起重作业。
识别信息
产品配置代码
定制制造
标准与供货信息
参数 - 公制表（WLL 值以公吨计）
直径 (mm) | 单腿 (t) | 双腿 0°–45° (t) | 双腿 45°–60° (t) | 三/四腿 0°–45° (t) | 三/四腿 45°–60° (t) | 连续环吊索 (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6
备注
所有数值以公吨表示，为最大工作载荷限制（WLL）。设计系数为 4:1。WLL 随吊索配置和起吊角度而变。连续环吊索数值指无端链环吊索配置。
技术规格
Grade 80 链式吊索 DOS 为双腿起重组件，由经淬火回火的 Grade 80 合金钢链条及配套 Grade 80 零件制造。吊索顶部配有椭圆形主环以便与起重机连接，底部配有两只带安全卡扣的吊钩用于挂接载荷。双腿结构较单腿提高了载荷分布和起吊稳定性，适用于设备搬运、钢结构安装、施工、矿山维护及一般工业起重作业。
识别信息
- 单独序列号
- 链条尺寸
- 链条等级
- 精确吊索长度
- 工作载荷限制（WLL）
产品配置代码
- D = 双腿 (Double Leg)
- O = 椭圆主环 (Oblong Master Link)
- S = 带卡扣的吊钩 (Sling Hook with Latch)
定制制造
- 定制吊索长度
- 特殊钩型配置
- 主环选项
- 识别标记
- 特定 WLL 要求
- 按需提供特殊吊装组件
标准与供货信息
- 名称：Grade 80 链式吊索 DOS – 双腿，顶部椭圆主环，底部卡扣式吊钩
- 最小起订量：100 套
- 包装：纸箱 + 钢托盘
- 制造标准：Grade 80 经淬火回火的合金钢链和部件，符合 EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321 及 ISO 3077（适用时）
- 检测标准：设计系数 4:1。每件吊索均经过证明试验、目视检查、尺寸核验及部件兼容性检查。链条符合 EN 818 疲劳要求（在 1.5×WLL 下承受 20,000 次循环）。每件吊索附带独立序列号、识别牌、书面证书及完整可追溯记录。
- 适用场景：顶升作业、两点起吊、设备搬运、钢结构安装、设备安装、预制件搬运、矿山维护及工业物料搬运。
- 维护：每次使用前检查链条伸长、磨损、裂纹、腐蚀、钩体变形、卡扣功能、主环或连接环损伤及识别牌。如缺陷超出检验标准，应停止使用。
参数 - 公制表（WLL 值以公吨计）
直径 (mm) | 单腿 (t) | 双腿 0°–45° (t) | 双腿 45°–60° (t) | 三/四腿 0°–45° (t) | 三/四腿 45°–60° (t) | 连续环吊索 (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6
备注
所有数值以公吨表示，为最大工作载荷限制（WLL）。设计系数为 4:1。WLL 随吊索配置和起吊角度而变。连续环吊索数值指无端链环吊索配置。
技术规格
- 型号 / 系列：DOS
- 材料：Grade 80 淬火回火合金钢链及配套 Grade 80 配件
- 配置：上部椭圆主环、下部带卡扣吊钩的双腿结构
- 识别：每件吊索标注单独序列号、链条尺寸与等级、精确长度及 WLL
- 设计系数：4:1
- 认证：随附书面证明与完整可追溯记录；经过证明试验和检验
- 适用标准：EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077（视适用性）
- 最小起订量：100 套
- 包装：纸箱 + 钢托盘
- 典型应用：顶升作业、设备搬运、钢结构安装、设备安装、预制件搬运、矿山维护、工业物料搬运
