电动机测试系统

定子现场自动

产品描述

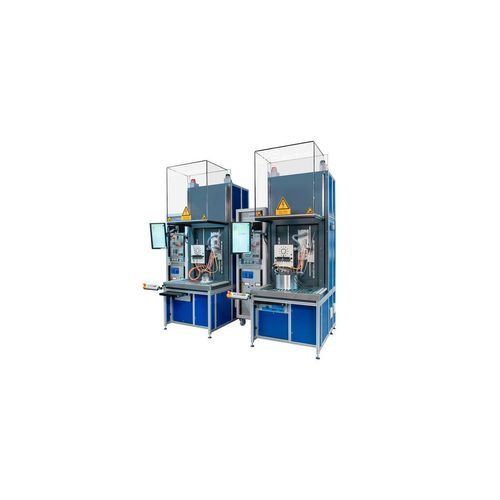

为对定子在浸渍前后进行检验，实施了两台几乎相同的测试工位。两台工位可互换使用以满足生产高峰需求。设计同时满足被测件（DUT）多样性和短周期时间的要求。

行业
电机

任务
测试系统需并入生产线。尽管DUT尺寸差异较大，但要求在保持短测试时间的同时实现高度灵活性。

要求的测试

• 极性识别（北极/南极）
• 生产环境下的部分放电测试
• 定子冷却装置的压力/气密性测试

解决方案
为实现所需灵活性，系统采用通用DUT接口，可在无需改造测试工位的情况下接触所有DUT。为缩短循环时间，选用气动夹紧方案。
为极性测试开发了专用耐高压测试适配器，可插入DUT并在测试过程中保持在位。
定制软件支持在测试工位创建并存储测试序列于公司网络。通过扫描粘在DUT上的2D条码，测试工位自动加载正确的测试序列；测试参数由网络数据库自动填充。人员安全通过带有夹持防护的测试罩得到保障。
专用测试假件用于开机时自动验证测试工位；若假件测试不通过，工位将禁止进一步测试。

优势

• 交钥匙交付，包含工作站设计、改造与软件
• DUT一次接入即可自动测试
• 可在测试工位创建测试序列并由网络数据库填充参数
• 易于整合入生产线
• 便于维护的设计
• 短循环时间
• 通过通用DUT接口实现高度灵活性

特性 / 技术规格

• 通用DUT接口，适应广泛DUT多样性
• 气动夹紧系统，缩短循环时间
• 用于极性测试的高压适配器（测试期间无需拆卸）
• 集成的生产环境部分放电测试
• 定子冷却装置的压力/气密测试
• 保护接地测试功能
• 绝缘电阻测量（绕组、外壳、传感器）
• 高压 AC/DC 测试（绕组、外壳、传感器）
• 三相电阻测量
• 单个传感器电阻测量
• 冲击电压测试
• 冲击及高压测试时的部分放电测量
• 通过2D条码与网络数据库自动加载测试序列
• 内置测试假件用于自动工位验证
• 带夹持防护的安全测试罩
• 交钥匙交付，包含工作站设计、改造与软件
