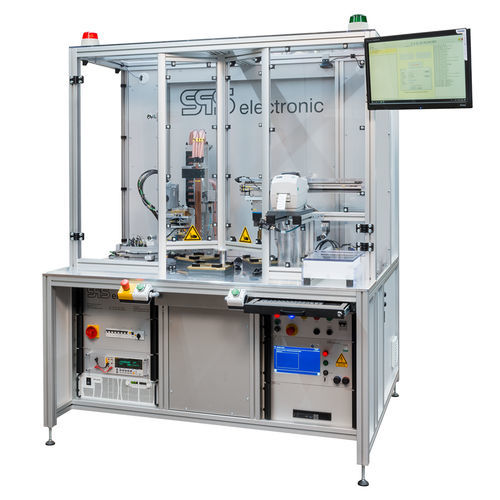

Hipot测试仪

用于传感器工业紧凑型

用于霍尔效应电流传感器功能和安全测试的旋转分度台。测试时间短，结构紧凑。 任务 为了将循环时间缩短至30秒以内，电流传感器在人工放置后应实现全自动接触。 若检测到被测设备（DUT）存在故障，应自动将其弹出。由于同一套系统上需测试不同版本的电流传感器，因此测试适配器的更换时间必须控制在5分钟以内。更换完成后，必须检查是否已为相应的被测设备安装了合适的适配器。 解决方案 通过采用配备三个测试工位的旋转分度台，不仅构建了极具空间利用率的系统，还将每台被测设备（DUT）的测试时间缩短至最多30秒。防护罩配合双手操作装置，可保护操作人员免受转盘运动的伤害。 这可避免意外干预及挤压风险。 第 1 工位 手动插入被测设备，并通过定心螺栓进行正确定位。通过操作双手控制装置，被测设备将移至下一工位。 第2工位 系统全自动将被测设备（DUT）与电流环路连接，并执行功能测试及耐压测试。再次操作双手控制装置后，被测设备（DUT）将进入下一工位。 第3工位 若检测到被测设备（DUT）存在故障，将在第3工位通过夹具将其自动分拣出来。 “合格”的被测设备将返回第一工位，由用户取出并贴上标签。 优势 采用旋转分度台，设计紧凑，节省空间 测试时间短 手动装载后，测试流程全自动进行
