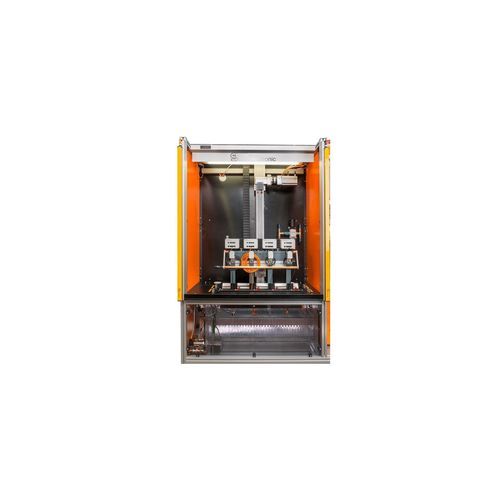

高电压耐压测试仪

电气标准

概述
用于电气应用的传感器需要最终的绝缘测试。本水浴耐压（Hipot）测试系统通过完全浸没的介电强度测试，验证位置传感器外壳的绝缘性能，适用于保护等级 I、II、III。

行业
电气 / 电工行业

任务
客户需要一套自动化、高度灵活的测试系统，能够处理 100 多种产品变体并应对增长的产量。系统应支持一次装配多件产品，并通过水浴测试保证外壳绝缘的 100% 检验。

解决方案
开发了一套带可调浸入深度水浴的高压测试系统。产品通过浸没进行完整测试；浸入深度通过步进电机精确调节，以覆盖现有和未来的产品变体。水位自动调节，循环泵配合 UV 澄清器减少污染。采用光幕确保安全。最多可在气动导线端子上同时测试 4 件被测件。集成的干燥通过专用空气排放系统完成。测试系统 PC 可存储无限数量的测试程序；客户可自行创建并按产品分配程序。测试结果可自动以 XML 或 Access 格式保存到网络位置。独立的测试哑件用于在日常启动时强制执行自动功能检查；哑件测试不通过时系统阻止进一步测试。

优势

• 交钥匙解决方案，包含被测件固定装置、适配及工作站布局
• 半熟练人员可操作的简单直观界面
• 被测件仅需一次连接，后续测试全自动
• 网络运行：测试数据自动保存至指定位置/数据库
• 使用寿命长，易于维护的设计
• 所有参数与设置可通过软件调整
• 每日验证的自动哑件测试
• 工作场所安全符合 EN 50191
• 对测试范围和被测件变体具有高度灵活性
• 便于操作、装配并支持多件并行测试

技术参数 / 规格

• Hipot AC 范围：500 V AC 至 5,500 V AC；跳闸电流：0.1 mA 至 100 mA
• Hipot DC 范围：1 V DC 至 6,000 V DC；跳闸电流：0.1 mA 至 100 mA
• 测试方式：可调深度水浴完全浸没（步进电机控制）
• 水处理：自动水位调节、循环泵、UV 澄清器
• 并行测试：最多 4 台被测件同时在气动线端子上测试
• 干燥：通过专用空气排放系统进行集成干燥
• 安全：光幕及符合 EN 50191 的工作场所防护
• 软件：测试系统 PC 上可存储无限测试程序；按产品清单分配程序
• 数据记录：测试结果自动以 XML 或 Access 格式保存到网络位置
• 质量保证：生产测试前强制执行的自动哑件测试
