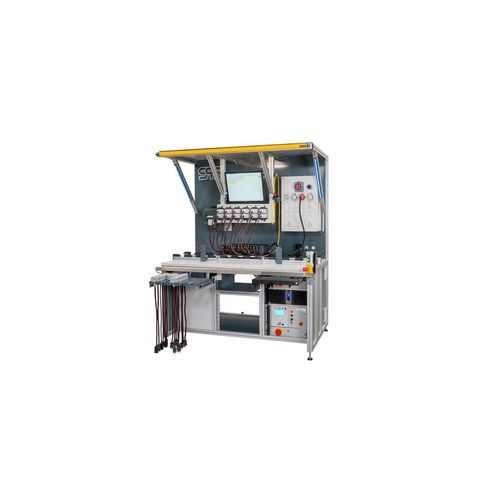

电气安全性测试仪 / 完全自动化

概述
用于多台19'' MPH PDU的自动化测试系统，执行导通、保护导体（接地）和耐压（Hipot）测试。系统可测试最多24个输出，并通过适配线缆兼容多种插座与连接器类型。

行业
电气/电子行业

任务
在单一测试工位验证多种配电单元：对每台设备最多24个输出进行接触与测试，校验不同输出类型和连接器配置，并将结果与每个被测件（DUT）关联保存。

解决方案
采用先进的切换矩阵对每个输出逐一寻址。通过条码识别DUT，从系统PC选择对应试验程序。传感器验证每个输出和适配器的接触情况。先进行导通测试，随后对每个端子/连接器执行保护导体和耐压测试。安全光幕确保操作人员防护。多种适配线支持不同连接标准的测试。

优势

• 交钥匙工作站：包含DUT定位、适配及符合人体工程学的工作台设计
• 半熟练人员可简便直观操作
• DUT一次连接，整个测试过程自动完成
• 网络集成：测试数据自动存储（XML或Access）到指定位置
• 通过高效工位与光幕设计缩短循环时间
• 所有测试参数可通过软件配置
• 每日自动模拟件测试；若未通过则阻止后续测试
• 工作台安全符合EN 50191
• 对DUT所有端子执行自动布线、短路及耐压测试

技术规格

• 支持多台19'' MPH PDU；设计适用于最多24个输出
• 通过I/O信号对所有连接进行导通测试
• 保护导体测试：可达30 A AC
• 耐压测试：最高5,500 V AC / 6,000 V DC（测试电流2–3 mA）
• 用于逐一寻址每个输出的先进切换矩阵
• 用于验证插座接触和适配器连接的传感器
• 通过条码识别DUT；DUT数据用于选择测试程序
• 支持多种适配线缆以测试不同连接器类型
• 测试结果自动以XML或Access格式保存至网络位置
• 每日自动模拟件功能测试；未通过则阻止继续测试
• 工作台安全符合EN 50191
