阻抗测试系统

用于电子工业定子现场

概述
中等功率电动机生产后，对定子进行安全性和功能性检测。该生产以产品多样化、批量小且质量要求高为特征。产品责任法规要求永久保存所有测试数据。

行业
电动机

挑战
客户需要对现有测试工位进行自动化，缩短周期时间、提升检测深度并保证质量。操作需尽量简便，以便半熟练人员使用，同时对人员安全有较高要求。

解决方案

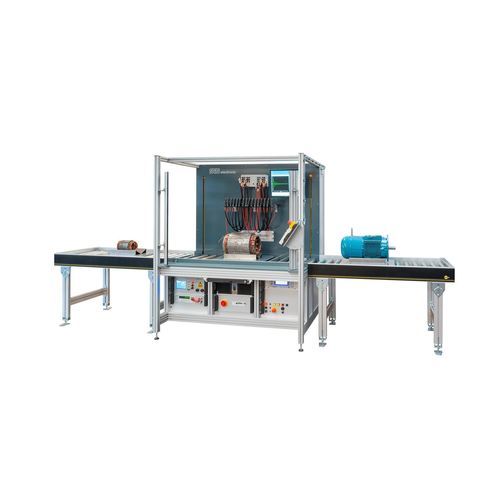

针对3相电机的计算机控制测试系统，配备继电器矩阵（最多4个速度级别）。高压继电器矩阵可实现耐压（hipot）安全测试与低欧姆功能测量的组合。控制采用扩展标准软件 DAT。人员安全由三面布置的经认证光幕及反射镜提供保障。系统PC可存储任意数量的测试程序，客户可创建或复用程序。测试结果可自动以 XML 或 Access 格式保存到指定网络位置。采用独立的自动化假人（dummy）测试以验证系统功能；在假人测试通过前不允许进行正常测试。

优势

• 交钥匙解决方案，包含被测件支撑、适配及符合人体工程学的工作站设计
• 操作简单直观，适合半熟练人员
• 被测件只需连接一次，整个测试过程自动完成
• 网络运行时，测试数据自动保存至指定位置/数据库
• 使用寿命长，结构便于维护
• 通过光幕的高效工作站设计实现短周期时间
• 所有参数和设置可通过软件配置
• 生产测试前的自动假人测试
• 工作站安全符合 EN 50191

特性 / 技术规格

• 耐压测试（hipot）：5,500 V（绕组、外壳和传感器）
• 耐冲击/过压测试能力：最高 6,000 V
• 绕组和传感器的低欧姆电阻测量
• 通过传感器监测旋转磁场
• 适用于3相电机的继电器矩阵，支持最多4个速度级别
• 高压继电器矩阵可实现安全测试与功能测量的组合
• 由扩展标准软件 DAT 控制；可在 PC 上保存任意数量的测试程序
• 测试结果自动以 XML 或 Access 格式保存到网络位置
• 经认证的三面光幕并配备反射镜以确保人员安全
• 每日自动假人测试为强制项，需通过后方可进行测试
• 为自动化、短周期时间和半熟练人员操作而设计
