电动测试系统

紧凑型自动

产品概述
全自动咖啡机不仅面向专业市场，也大量进入家庭市场，产量增加，需采用符合标准的自动化出厂检测系统，并能适配各国电源规范。

行业
家用电器

任务
大批量生产的紧凑型全自动咖啡机需要一套灵活的软件驱动检测系统，支持不同电压、频率和国际插头类型，满足 EN 50191 作业场所安全要求，将所有测试数据记录到 PC 并实现每日自动虚拟（dummy）测试。

解决方案

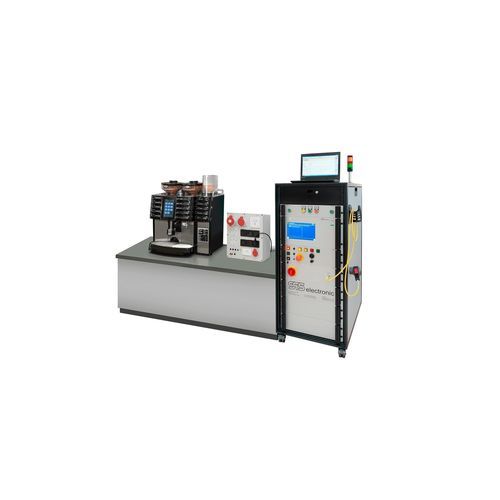

采用带有咖啡机专用扩展的 KT 1885B 紧凑型测试仪，安装于测试机架内，并配合通过以太网（LAN）连接的独立标准 PC/笔记本。测试仪可自由编程，执行安全和功能测试。独立接线盘集中国际插头并预留扩展空间。测试架内集成二手操作和接地导体测试针，机架内放置的 dummy 实现日常自动 dummy 测试。

优势

• 模块化、面向未来的方案：独立标准 PC + 网络测试软件
• 可编程电子电源，测试序列可配置
• 交钥匙工作站布局，含独立接线盘
• 为受过培训的操作员提供直观操作
• 被测件仅需一次接入，随后自动完成全部测试序列
• 测试数据可自动存储到选定的网络位置或数据库
• 寿命长且维护便捷的设计
• 所有参数和阈值可通过软件调整
• 符合 EN 50191 的作业场所安全性
• 采用限流安全测试技术，实现短周期
• 每日自动 dummy 测试

安全测试

• 接地导体测试：1 – 30 A AC / 0 – 10 Ω
• 绝缘测试：100 – 6,000 V DC / 0.25 MΩ – 10 GΩ
• 耐压 AC：100 – 5,500 V AC / 0 – 3 mA
• 耐压 DC：100 – 6,000 V DC / 0 – 10 mA

功能测试

• 导通测试：24 V DC / 0 – 600 mA
• 电阻测量：0 – 1,000 Ω
• 电流测量：0 – 16 A（AC / DC）
• 电压测量：0 – 300 V（AC / DC）
• 有功功率测量：0 – 4,000 W
• 无功功率测量：0 – 4,000 VAR
• 视在功率测量：0 – 4,000 VA
• 功率因数（cos φ）：-1 至 +1
• 等效漏电流测量：10 – 270 V / 0 – 10 mA

技术规格

• 标准紧凑型测试仪：KT 1885B（可自由编程）
• PC/笔记本及标准测试软件，Ethernet（LAN）连接
• 独立接线盘，支持多国插头并预留扩展
• 测试架内集成二手操作和接地导体测试针
• 日常 dummy 测试用 dummy 存放位
• 符合 EN 50191 的作业场所安全性
• 网络模式下自动数据存储（指定位置 / 数据库）
• 采用限流安全测试技术实现短周期
