未指定测试系统

用于电动机现场自动

产品概述

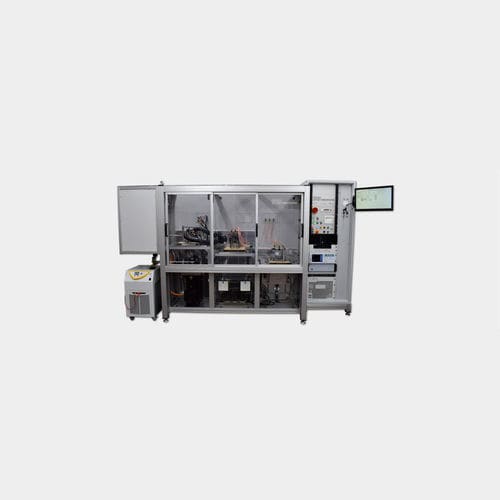

面向48 V逆变器与三相异步电机（mild‑hybrid应用）的测试系统，集成环境模拟功能，温度范围-20 °C至+70 °C，用于功能与耐久测试。

行业
汽车工业 / 电机

挑战
对电机/逆变器组件进行接近实际工况的静态与动态测试。需重现温度极限并支持生产线上因周期限制无法执行的长期耐久分析。

解决方案
将三台独立但集成的测试工位组合为紧凑系统，支持对电机、逆变器及整机的单独或联合作业测试。

• 电机工位：通过48 V逆变器在可选负载点驱动被测电机。测量包括电压、电流（最高500 A）、COS‑Phi计算、功率计算及锁转子测试（通过机械方式锁定转子以测定短路电流）。
• 逆变器工位：将逆变器连接至电机仿真器与冷却回路。测试包括最高400 A的电压/电流测量、功率验证及CAN接口通信验证。
• 整机工位：DUT（逆变器+电机）接入48 V电源并置于冷/热循环中。通过与皮带轮连接的负载机实现全自动测试流程。测试结束时的软件自动放电确保人员安全。

优势

• 在真实环境条件下进行测试
• 三台专用工位紧凑组合
• 连接后实现完全自动的测试序列
• 降低测试所需人力
• 操作直观、易用
• 便于扩展以支持未来DUT与额外接口
• 组件设计预留余量，具备高度灵活性
• 可配置的耐久测试覆盖所有DUT部件
• 可在同一系统上测试不同厂商的DUT

技术规格（摘要）

• 电机电流测量：最高500 A
• 逆变器电流测量：最高400 A
• 耐久试验温度范围：-20 °C至+70 °C
• 负载机：负载点可调，±120 Nm，±3,000 rpm
• 电子调节电压/电流源：最高±385 A，0–60 V
• 测量功能：电压、电流、COS‑Phi计算、功率计算、锁转子测试
• 通信接口：多种（含CAN验证）
• 适用组件：48 V逆变器与三相异步电机（mild‑hybrid）
• 系统布局：三台单独工位组合，支持单体与整机测试
• 完全自动的测试序列及自动放电保障安全
