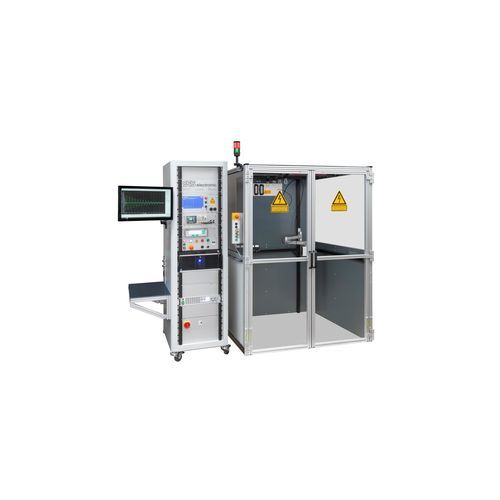

电动测试系统

汽车应用用于电动车用于电动机

概述
PC控制的大型绝缘测试舱试验系统，面向定子和电动跑车用完整E轴。系统支持通过扫描DMC码自动选择测试程序，实现完整的预系列全自动测试。

行业
汽车行业 / 电机

挑战
定子和完整E轴在安装前必须验证其功能和安全性。试验台需容纳从小定子到整轴的大型工件，并能执行完整的预系列测试。

解决方案
开发了带双扇安全门且内部完全绝缘的试验系统。试验与安全技术安装在可移动的19" ESD试验机柜中。通过带有绕组和温度传感器接口的测试适配器进行接触。扫描DMC码自动从数据库选择正确的测试程序，关闭门并按下启动后，测试序列自动运行。

功能 / 主要测试

• 环境温度测量（必要时测量绕组温度）
• 绕组电阻测量，含对称性分析并按20 °C进行温度补偿
• 温度传感器电阻测量，含按20 °C的温度补偿
• 绕组电感测量，含对称性分析
• 三相对机壳绝缘电阻测试
• 三相与机壳之间的AC / DC高压测试；斜升可自由调节
• 浪涌测试，含部分放电测量和转子对中功能
• 最多5个可选点的等电位测量

优势

• 经过培训人员可实现简单直观的操作
• DUT仅需一次接入；整个测试序列自动完成
• 参数和设置可随时通过软件修改
• 工作场所安全符合 EN 50191
• 大型测试舱可容纳完整E轴及重量大/外形大的装配推车

技术数据 / 规格

• 浪涌测试最高至 6,000 V DC
• HV 和浪涌测试期间的部分放电（PD）测量，PD测量符合 IEC
• 绝缘电阻测试 DC 100–6,000 V
• 高压 AC 100–5,500 V
• 高压 DC 100–6,000 V
• 用于温度补偿的传感器
• 试验舱内尺寸（HxWxD）：2,000 x 1,600 x 1,800 mm
• 用于容纳试验与安全技术的可移动19" ESD试验机柜
