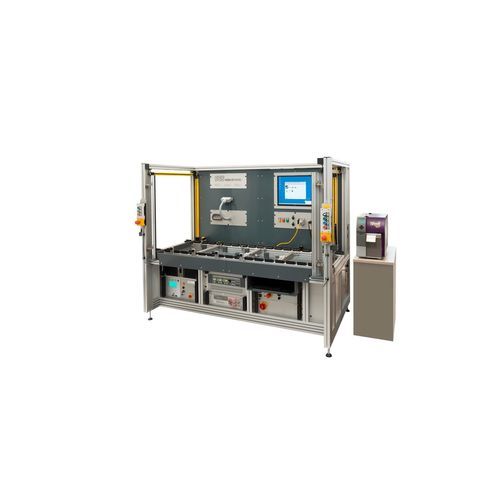

照明测试系统

现场自动

概述
对于防爆产品来说，严格的质量保证至关重要。因此，防爆灯具必须进行安全与功能测试。针对客户的一款新产品，我们开发了一个可直接集成到生产线的全自动测试系统。

行业
灯具

任务
需要为新产品开发一套全自动测试系统。主要要求是对市电与电池供电的线性灯具具备高度的灵活性和快速换线能力。除了工艺可靠性之外，测试文档化也是关键需求。整体方案必须满足防爆产品的严格要求。由于测试系统将直接用于生产线，工作岗位的人机工程设计也是重点考虑内容。

解决方案
与客户合作开发了一套PC控制的测试系统，工作岗位设计是核心要素。采用经认证的安全光幕后，改善了操作并缩短了周转时间。标准软件DAT不仅控制测试流程，还在整个过程中引导操作人员。DAT为基于Windows的完整质量管理系统，任何会使用电脑的人员都能操作测试设备。

按照国际通用标准（IEC、EN、UL、VDE等）完成安全测试后，通过测量电流消耗来进行功能测试。随后可附加主观类检测。

优势

• 交钥匙解决方案，包含被测件夹具、适配与工作台设计
• 操作简单直观，适用于半熟练人员
• 被测件只需连接一次，随后整个测试序列自动执行
• 网络模式下，所有测试数据可自动保存到指定位置/数据库
• 使用寿命长且便于维护
• 通过高效的工作台布局实现短周期时间
• 所有数值与设置可通过软件设定
• 自动假人（dummy）测试
• 符合 EN 50191 的工作台防护
• 功能测试使用原装光源

参数 / 技术规格

• 接地电阻/护保护导体测试：10 A 至 30 A / 最大 0.4 Ω
• 耐压测试 AC：250 V AC 至 5,000 V AC / 3 mA
• 耐压测试 DC：250 V DC 至 4,000 V DC / 4 mA
• 功能测试：0 – 300 V AC / 1 kVA，10 Hz 至 80 Hz
• PC 控制，使用 DAT 软件（基于 Windows 的质量系统）
• 测试程序：可存储任意数量；结果以 XML 或 Access 格式保存
• 经认证的安全光幕，用于优化操作与缩短周期时间
• 每天自动执行的假人测试以自检系统功能
