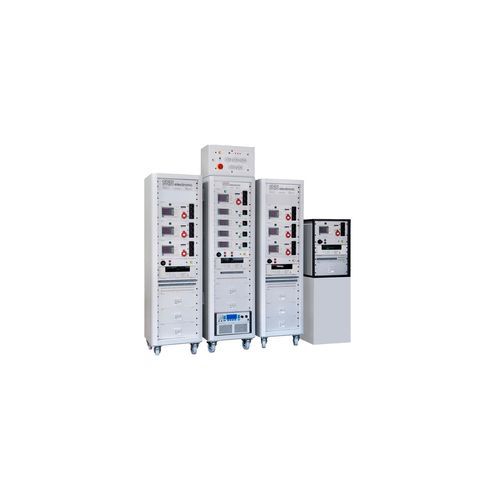

电动测试仪

单相和三相设备移动式自动

概述
家用电器的耗电量是终端用户关注的关键因素，也是能效等级评定的重要参数。确定能效等级需要进行全面、标准化的长期测量，这些测量应实现自动化、可追溯并进行文档记录。

行业
家用电器

任务
开发一套自动化的长期测量系统以在符合适用标准的前提下确定能效等级。结果必须清晰记录并可追溯。整体方案需具备面向未来的能力，满足高等级计量要求，包括因新技术（如LED）带来的新测量需求以及对极低待机电流的检测能力。

解决方案
采用笔记本电脑进行控制与数据采集的PC控制测试系统。高精度电测仪器记录电气参数。整套装置按三相布局设计，以支持高功率电器；被测样品由可编程三相电源供电。除电气测量外，还提供50路温度测量通道。应急电源确保长期数据记录不中断。硬件和软件可按客户需求定制。

优点

• 联网运行时，所有测试数据自动保存到指定位置/数据库
• 使用寿命长且便于维护的设计
• 所有数值和设置均可通过软件配置
• 符合 EN 50191 的工作场所安全保护
• 可定制的硬件与软件解决方案
• 支持单相和三相被测样品
• 测量功率范围从数毫瓦（待机）到数千瓦（额定）
• 高测量精度
• 采用笔记本电脑的PC控制，部署灵活
• 无需监控人员的全自动长期测试

技术参数

• 功能测试：1 / 3 相
• 受控输出电压
• 额定功率及待机功耗测量（从0.1 mW至kW级别）
• 温度测量：PT100、热电偶及类似传感器
• 通过电网分析仪测量：有功功率（P）、电压（U）、频率（F）、视在功率（VA）、功率因数（cos φ）
• 可编程三相电源
• 50路温度测量通道
• 用于保证长期不间断记录的应急电源

特性 / 技术规格

• 自动化、符合标准的长期能效测量
• 用于控制与数据采集的PC控制系统（笔记本）
• 用于记录电参数的高精度电测仪器
• 三相布局及可编程三相电源以供被测样品使用
• 测量范围：从数毫瓦（待机）到数千瓦（额定）
• 待机功耗测量能力达到约0.1 mW
• 提供约50路温度测量通道（PT100 / 热电偶）
• 测量参数：有功（P）、电压（U）、频率（F）、视在功率（VA）、功率因数（cos φ）
• 联网运行并自动保存测试数据到数据库/指定位置
• 应急电源以确保数据记录连续性
• 可定制的硬件和软件；设置与数值可通过软件配置
• 设计以满足最高计量要求并适应未来测量需求
