电阻测试仪

温度用于电子部件用于电气插座

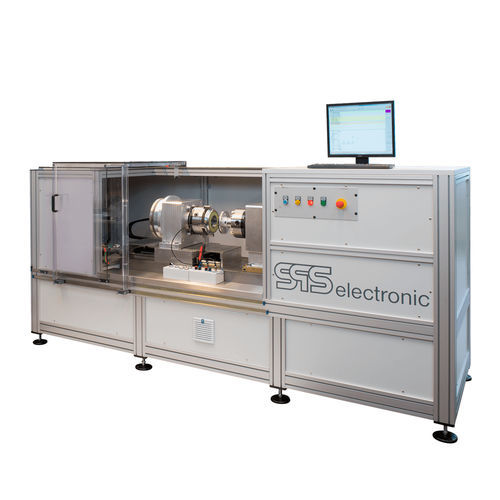

电气制动器和连接器插座是自动化技术中不可或缺的组件。在医疗领域，对外科手术机器人提出了特别高的要求。 任务 需对扭矩高达400 Nm的电气制动器和连接器插座进行功能测试。由于这些制动器部分应用于多臂外科机器人（多臂呈前后排列），因此必须非常精确地保持位置。因此，特别是在静态测试中，对角分辨率的要求非常高。 必须采集以下参数： 扭矩测试（包括被测设备（DUT）的装夹） 开关时间测量 气隙范围测量 气隙测量 外壳温度测量 绕组温度计算 绕组电阻测量 静态测试 解决方案 为确保被测设备（DUT）的灵活夹持，使其能够适应所有可能的设计和尺寸，采用了两个四爪卡盘。根据被测设备的类型，客户可以使用自己的适配器，或直接夹紧被测设备。 输出端可通过线性单元进行调节。这样，系统即可适应被测设备的宽度。此外，还确保了被测设备的轻松装入。在批量测试时，第一个被测设备可手动定位。对于后续的被测设备，定位将自动进行，因此速度非常快。 此外，气隙可实现全自动调节。根据被测设备（DUT）的类型，可允许或禁止输出端的旋转。为确保高角度分辨率，驱动端和输出端均采用了分辨率分别为19位（524288增量）的旋转编码器。
