电阻测试仪

隔离电阻Hipot用于电缆

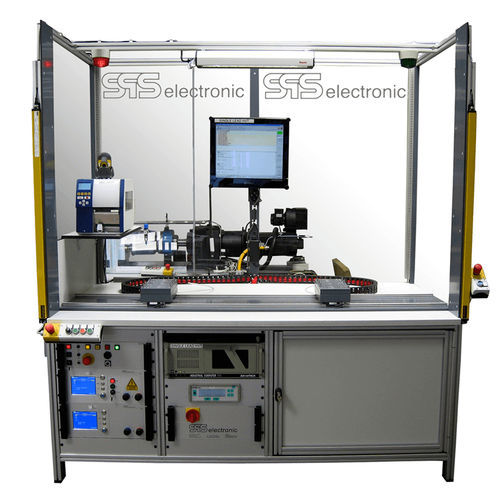

该系统在汽车行业中的应用要求是，对用于电动机的、最多包含10芯且配备不同连接器的各类电缆进行验证。尽管各端子接头之间的距离较小，但仍需能够在此条件下进行最高5,500 V交流和6,000 V直流的高压耐压试验。 针对不同类型的电路，生产了各种连接器插头。随后，可通过可互换的转接板连接适用于各类电机电缆的相应测试适配器。信号通过大电流和弹簧接触式探针进行传输。 该装置的设计确保在耐压试验过程中连接器插头内不会发生闪络。这是通过接触针的特殊绝缘处理实现的。除耐压试验外，还采用四线制测量技术进行了电阻测试。电缆连接一次后，所有测试均自动执行。为保护操作人员，系统配备了光幕。 测试系统PC中可存储任意数量的测试程序。这使客户在开发新产品时能够独立编写新的测试程序。然而，对于参数完全相同的产品，也可以使用相同的测试程序，该程序随后将通过产品列表分配给相应的被测设备（DUT）。 测试结果会自动以XML或Access格式存储在网络上的任意位置。 系统采用独立的测试模拟器，以全自动方式检查测试系统的功能。在每日启动测试系统时，系统会提示测试人员连接该模拟器并启动相应的程序。
