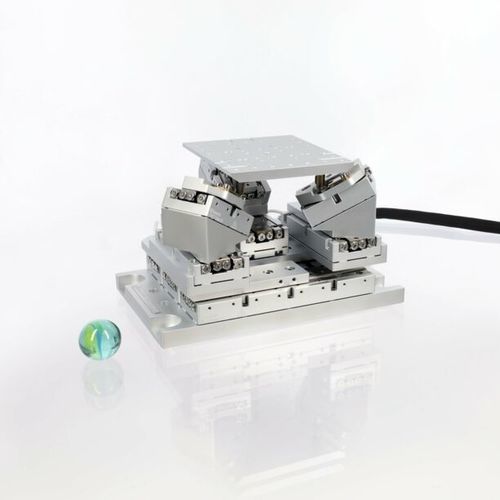

多轴纳米定位系统 SMARPOD P-SLC-17六足式线性旋转
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 多轴
- 构造
- 六足式, 线性, 旋转
- 其他特性
- 带有并联机构, 高真空
- 重复精度
50 nm
- 运行行程
10 mm, 30 mm, 50 mm
(0.39 in, 1.18 in, 1.97 in)
产品介绍
这款中型SMARPOD 以 SLC-17 平台为基础，平行放置，X 方向行程为 50 毫米。
SMARPOD P-SLC-17 的有效载荷最大可达 5 N。在尺寸几乎相同的情况下，P-SLC-17 在 X 方向的行程更大，达到 50 毫米。
旋转行程值是以顶板表面为支点给出的。
对于不同的姿势，整个系统的整体尺寸可能会更大。更多信息，请参阅下载区的 CAD 模型。
重复性是在每个系统的顶板上方约 20 毫米处，在全行程范围内，针对单个自由度测量的。对于较短的行程范围，数值可能会更好。
如需了解其他尺寸和行程，请随时与我们联系。
机械参数
最大法向力 [N] - 5
尺寸 [mm] - 110 x 70
重量 [g] - 680
