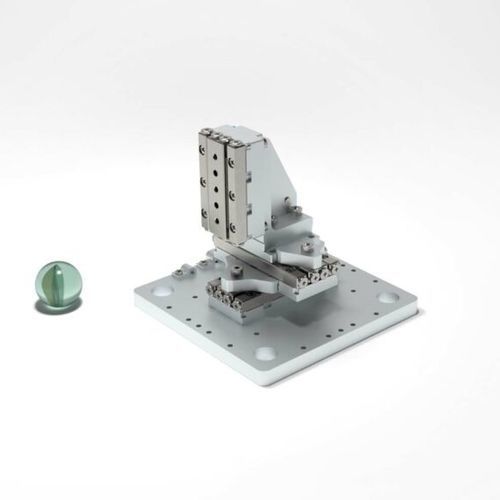

XYZ轴位移台 XY SLC17:40 Z SLC17:30

3轴闭合回路模块化

该系统的 X 和 Y 轴采用两个行程范围为 26 毫米的 SLC-1740 平台，Z 轴采用一个行程范围为 21 毫米的 SLC-1730。 机械性能 使用的平台 - SLC-1740（X、Y）；SLC-1730（Z） 有效载荷 [N] - 1.5 面包板安装 尺寸 [mm] - 65 x 65 x 62（长 x 宽 x 高） 垂直中心距地面 [mm] - 47 (36.5 ... 57.0)地面以上平台中心 [mm] - 47 (36.5 ... 57.5) 直接安装 尺寸 [mm] - 42 x 40 x 57（长 x 宽 x 高） 垂直中心地面以上平台中心 [mm] - 42 (31.5 ... 52.5) 在 SmarAct 模块化系统的范围内，可提供完全预制和预配置的定位系统。这些预定义定位系统是受客户启发而设计的，代表了客户最常要求的系统和平台。这些系统用途非常广泛，可用于各种定位任务。下面展示的系统包括一个面包板适配器。如果希望采用直接安装方式，所有系统也都可以不带面包板适配器。在这些预定义系统的基础上，结合定制连接元件和定制平台，可以实现非常复杂的串行定位系统。下面几页将介绍其中的一些系统。如果您的应用需要以下未列出的特殊配置，请随时联系我们的应用专家，讨论您的应用要求。
