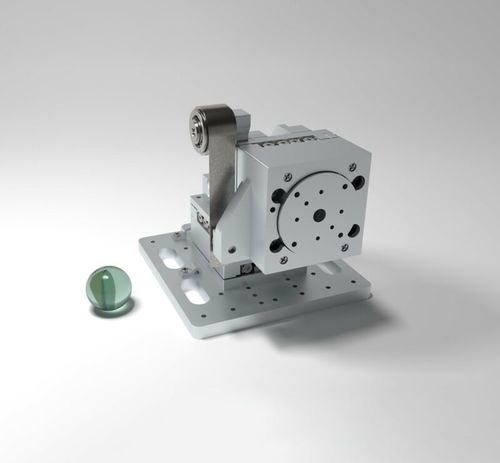

线性位移台 XYZR-XYZ CLS32:32 R SRP32:11

旋转4轴高精度

它以三个行程为 21 毫米的 CLS-3232 线性平台和一个可连续旋转的 SR-3211 旋转平台为基础，与 SmarAct 模块化系统兼容，能够处理最大 3.3 N 的有效载荷。 规格 机械性能 使用的平台 - 3 x CLS-3232；1 x SR-3211 行程 [ - 无限制 有效载荷 [N] - 3.3 面包板安装 尺寸 [mm] - 79 x 65 x 70（长 x 宽 x 高） 垂直中心地面以上平台中心 [mm] - 43 (32.5 ... 53.5) 直接安装 尺寸 [毫米] - 62.5 x 45.5 x 65（长 x 宽 x 高） 垂直中心地面以上平台中心 [mm] - 38 (27.5 ... 48.5) 在 SmarAct 模块化系统的范围内，可提供完全预制和预配置的定位系统。这些预定义定位系统是受客户启发而设计的，代表了客户最常要求的系统和平台。这些系统用途非常广泛，可用于各种定位任务。下面展示的系统包括一个面包板适配器。如果希望采用直接安装方式，所有系统也都可以不带面包板适配器。在这些预定义系统的基础上，结合定制连接元件和定制平台，可以实现非常复杂的串行定位系统。下面几页将介绍其中的一些系统。如果您的应用需要以下未列出的特殊配置，请随时联系我们的应用专家，讨论您的应用要求。
