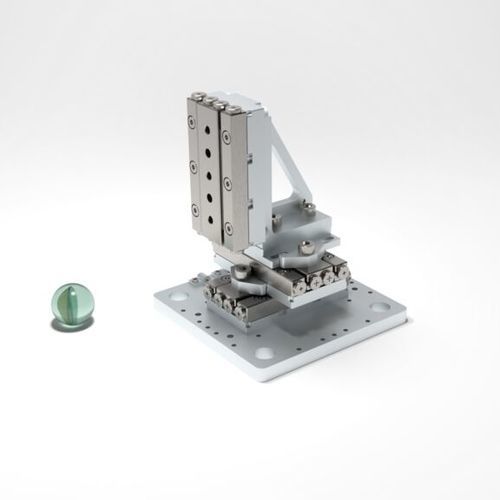

XYZ轴位移台 SLC24:45

3轴闭合回路

基于三个 SLC-2445 平台，每个平台的行程范围为 29 毫米。该系统能够处理最大 1.5 N 的有效载荷。 机械性能 有效载荷 [N] - 1.5 面包板安装 尺寸 [mm] - 65 x 65 x 81（长 x 宽 x 高） 垂直中心距地面 [mm] - 58.5 (44 ... 73)地面以上平台中心 [mm] - 58.5 (44 ... 73) 直接安装 尺寸 [mm] - 52 x 45 x 76（长 x 宽 x 高） 垂直中心地面以上平台中心 [mm] - 53.5 (49 ... 78) 在 SmarAct 模块化系统的范围内，可提供完全预制和预配置的定位系统。这些预定义定位系统是受客户启发而设计的，代表了客户最常要求的系统和平台。这些系统用途非常广泛，可用于各种定位任务。下面展示的系统包括一个面包板适配器。如果希望采用直接安装方式，所有系统也都可以不带面包板适配器。在这些预定义系统的基础上，结合定制连接元件和定制平台，可以实现非常复杂的串行定位系统。下面几页将介绍其中的一些系统。如果您的应用需要以下未列出的特殊配置，请随时联系我们的应用专家，讨论您的应用要求。
