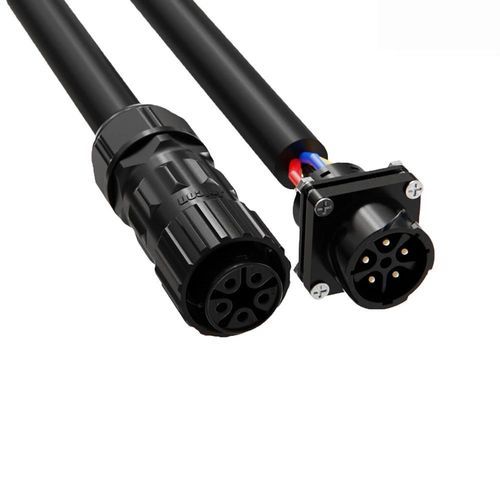

供电连接器 线对板圆形卡口式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 供电
- 尺寸
- 线对板
- 形状
- 圆形
- 连接类型
- 卡口式
- 用电规格
- 5极, 3 针, 双机轴, 4 针, 5 针
- 材料
- 铜合金
- 应用领域
- 用于 LED 照明
- 防护等级
- IP67
- 其他特性
- 密封, 耐腐蚀, 防震
- 主电流
40 A, 60 A, 80 A
- 电压
60 V, 125 V, 300 V
- 温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
产品规格
特性 / 技术规格
- 40A 多针供电 – Φ3.0mm 铜合金触点，在紧凑的5针结构中提供40A/300V，适用于多种场景。
- 旋锁式（bayonet）锁紧机构 – 90° 快速旋转连接/断开，锁紧可靠，防振设计适应苛刻环境。
- IP67 防水防尘 – 完全密封，适合户外照明及工业控制安装。
- 广泛的电缆兼容性 – 支持 Φ10.0mm–Φ19.0mm 电缆直径。
- 全球认证 – 具备 UL、TUV、CE 及 RoHS 认证。
产品规格
- 针数：2 / 3 / 4 / 5
- 针径：2针 4.8mm | 3针 4.8mm | 4针 3.6mm | 5针 3.0mm
- 额定电流：2针 80A | 3针 80A | 4针 60A | 5针 40A
- 额定电压：2针 300V | 3针 300V | 4针 300V | 5针 125V + 60V
- 耐压：2针 600V | 3针 600V | 4针 600V | 5针 300V
- 电缆直径范围：Φ10.0mm–Φ19.0mm（所有型号）
- 防护等级：IP67（所有型号）
- 连接方式：旋锁（bayonet）锁紧，90° 旋转，防振
- 阻燃等级：UL94-V0
- 工作温度：-40℃ 至 105℃
- 认证：ISO9001、CE、UL、RoHS（工厂合规参考 UL/TUV）
特性 / 技术规格
- 系列 / 型号：M28 系列
- 配置：圆形连接器，旋锁式（bayonet）锁紧
- 5针触点材料：Φ3.0mm 铜合金触点
- 典型插拔寿命：500+ 次插拔（系列等级）
- 电缆兼容性：支持 Φ10.0mm–Φ19.0mm 电缆直径
- 应用：户外 LED 照明、工业控制系统、储能互连（M28 系列）
