供电连接器

线对线连接圆形闭锁式

产品概述

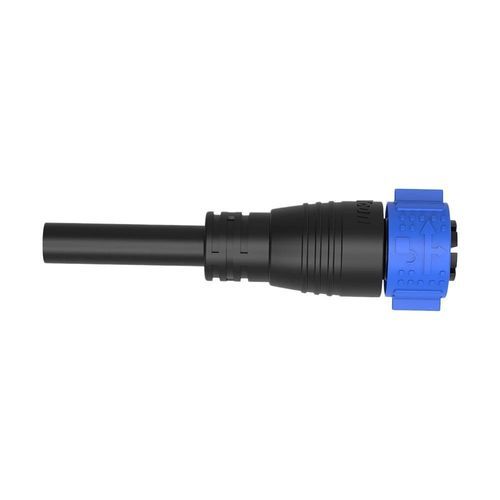

M25 系列预制 2 针 50A 推锁式防水连接器，带 IP67 密封与预装电缆，专为太阳能光伏（PV）和储能系统的户外电源连接设计。适用于需要密封连接的工业和照明配电场景。外壳达到 UL94 V-0，工作温度范围宽，适合长期现场使用。

主要特性

• 50A 额定电流 — Φ3.5mm 铜合金触点，支持 50A / 500V，适用于大电流直流/交流应用。
• 推锁机构 — 无需工具的快速插拔，带自锁设计，可在振动条件下保持可靠接触。
• IP67 防水防尘 — 全密封设计，防止水、粉尘和油污侵入，适合户外与工业环境。
• 广泛的电缆兼容性 — 支持 1.0mm²–6mm²（18–9 AWG），最大外径 MAX φ16mm；随线预成型供应。
• 耐用结构 — 外壳符合 UL94 V-0 阻燃等级，工作温度范围 -40℃ 至 105℃。
• 认证 — ISO9001、CE、UL、RoHS。

产品规格（表）
产品详情 — 规格1 — 规格2 — 规格3 — 规格4
针数 — 2 针 — 3 针 — 4 针 — 5 针
针径 × 数量 — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
额定电流 — 50A — 50A — 50A — 30A
额定电压 — 500V — 500V — 500V — 300V
耐压 — 2500V — 2500V — 2500V — 1500V
电缆规格 — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
直径范围 — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
防护等级 — IP67 — IP67 — IP67 — IP67
连接方式 — 推锁 — 推锁 — 推锁 — 推锁
阻燃等级 — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
工作温度 — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
认证 — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS

技术规格

• 系列 / 型号：M25 系列
• 针数：2
• 触点类型 / 材料：Φ3.5mm 铜合金触点
• 额定电流：50A
• 额定电压：500V
• 耐压：2500V
• 支持电缆截面积：1.0mm² ~ 6mm² (18 ~ 9 AWG)
• 最大电缆外径：MAX φ16mm
• 防护 / IP 等级：IP67（防水和防尘）
• 连接方式：推锁（自锁）
• 外壳阻燃等级：UL94-V0
• 工作温度范围：-40℃ 至 105℃
• 认证：ISO9001、CE、UL、RoHS
• 适用范围：用于太阳能光伏和储能系统的户外电源连接的预制电缆组件；适合需要密封防水连接的工业和照明配电场景。
