供电连接器

线对板圆形快插式

产品概述

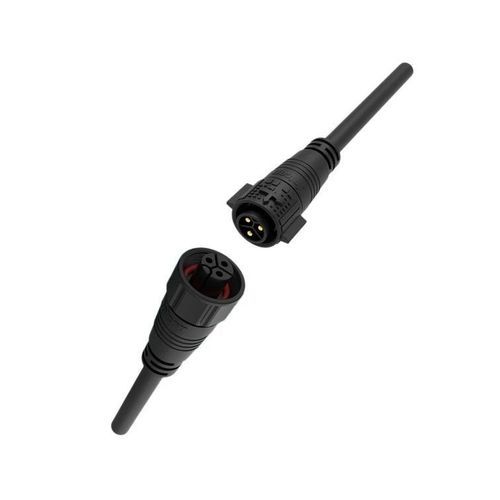

M19 系列 3 针防水圆形连接器，3 针版本页面概述标注为 15A / 300V（Φ2.0mm 铜合金触点）。推锁式连接，IP67 防护等级，适用于工业自动化与电源分配场景。

主要特性

• 15A 电流额定 – Φ2.0mm 铜合金触点，页面概述标称 15A / 300V。
• 推锁式机械结构 – 无需工具的快速连接/断开，便于现场装配与维护。
• IP67 防水 – 防尘并能承受短暂 1m 浸水；特定/定制型号可选 IP68/IP69K。
• 宽线径兼容 – 3 针市场版本通常支持 0.5mm²–1.5mm²（20–16 AWG）；其它变体支持更大线径。
• 国际认证 – 页面标注 UL、TUV、CE、RoHS；工厂管理体系如 ISO9001 有记录。

规格表（页面显示）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

注意事项与产品背景

• 页面概述突出 3 针版本的 15A 标称（Φ2.0mm 触点，300V），为营销用语。
• 技术表列出按针数划分的多个变体及其各自参数；下单前请核对所需变体的具体规格。
• 系列级别可选项：标准 IP67，特定/定制型号可选 IP68/IP69K；典型工作温度 −40℃ 至 +105℃（部分可达 +125℃）；UL94‑V0 外壳；嵌合寿命 ≥500 次。

技术规格

• 系列 / 型号：M19（系列）
• 产品类型：3 针防水圆形连接器，推锁式
• 额定电流（营销行）：15A（Φ2.0mm 铜合金触点） — 15A / 300V（页面概述）
• 表中对其它变体的备用电流值：部分 2/3 针变体列为 20A
• 触点直径（营销）：Φ2.0mm（铜合金）
• 电压额定：300V（页面概述）；表中各变体值可能不同
• 耐压（表中）：某些变体可达 1500V
• 线缆规格（3 针营销）：支持 0.5mm²–1.5mm²（20–16 AWG）；表中根据变体不同
• 防护/防尘：IP67 标准；特定型号可选 IP68/IP69K
• 连接方式：推锁（免工具）
• 阻燃等级：UL94‑V0（外壳）
• 工作温度：−40℃ 至 +105℃（典型）
• 认证：UL、TUV、CE、RoHS；ISO9001
• 嵌合耐久性：≥500 次（系列声明）
