供电连接器

线对线连接圆形卡口式

产品概要

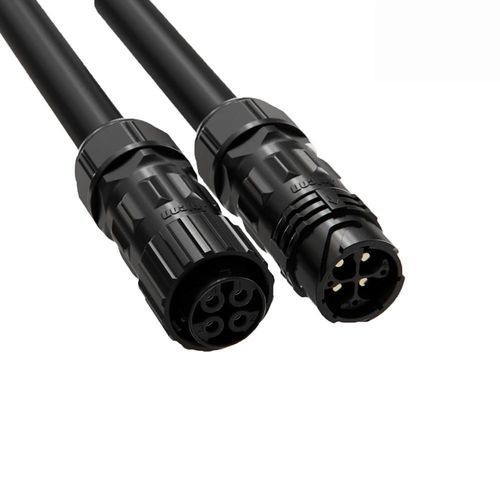

M28 系列 4 针卡口锁定防水圆形连接器，IP67 防护等级，适用于工业配电、光伏和储能应用。Φ3.6mm 铜合金触点，60A/600V 额定，兼容外径 Φ10.0mm–Φ19.0mm 的电缆。

主要特性

• 60A 大电流容量 – Φ3.6mm 铜合金触点在额定电压下提供 60A，适用于中高功率设备。
• 卡口锁定机构 – 90° 快速旋转实现快速可靠的连接，抗振动设计。
• IP67 防水 – 密封防尘并能承受短时浸水，适合户外及工业环境。
• 宽电缆兼容性 – 支持电缆外径 Φ10.0mm 至 Φ19.0mm。
• 全球认证 – ISO9001、CE、UL、RoHS，必要时可提供 TUV。

产品规格（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

描述详情
该 M28 4 针连接器属于 M28 系列防水圆形连接器，适用于户外配电、光伏系统、储能及工业电源设备。其配备 Φ3.6mm 铜合金触点，额定 60A，采用卡口快速锁定机构以实现可靠连接，外壳为 IP67 等级，可防尘并承受短时浸入。连接器支持电缆外径 Φ10.0mm–Φ19.0mm，外壳材料为符合 UL94-V0 的阻燃材料。该系列已取得 ISO9001、CE、UL、RoHS 等认证，并可根据需求提供（如 IP69K）更高防护等级的定制以适应清洗或恶劣环境。

技术特性 / 规格

• 系列：M28 series
• 触点配置（本页）：4 针（亦有 2、3、5 针可选）
• 触点直径（4 针）：Φ3.6mm 铜合金
• 额定电流（4 针）：60A
• 额定电压：300V
• 耐压：600V
• 支持的电缆直径范围：Φ10.0mm–Φ19.0mm
• 防护等级：IP67（可按需选配 IP68/IP69K）
• 连接方式：卡口锁定（90° 旋转）
• 外壳阻燃等级：UL94-V0
• 工作温度：-40℃ 至 105℃
• 插拔耐久性：设计为 500 次以上插拔（系列特性）
• 认证：ISO9001、CE、UL、RoHS、TUV（如适用）
• 典型应用：工业配电、光伏、储能、户外照明及海洋/工业环境
