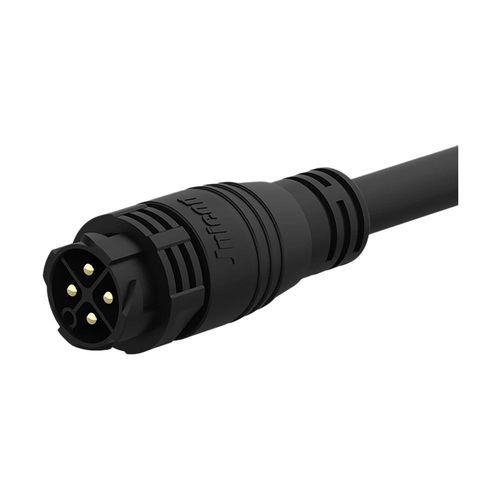

供电连接器

线对板圆形快插式

概述

• 50A 可靠供电 — φ3.5mm 铜合金触点在500V下支持50A，适用于工业机械和户外LED供电分配。
• 按锁式快速锁定机构 — 无需工具的快速插拔，自锁设计在高振动环境中保持连接稳定。
• IP67 防水防尘 — 完全密封结构可防水、防尘及油污，适用于车间地面和户外安装。
• 宽泛电缆兼容性 — 支持1.0mm²–6mm²（18–9 AWG），最大外径φ16mm。
• 耐用结构 — UL94 V‑0 阻燃外壳，工作温度范围 -40°C 至 105°C，确保长期可靠性。
• 全球认证 — 型号通过 UL、TUV、CE 和 RoHS 认证；工厂通过 ISO9001 认证。

产品详情
针数：2针 | 3针 | 4针 | 5针
针径 × 数量：φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
额定电流：50A | 50A | 50A | 30A
额定电压：500V | 500V | 500V | 300V
耐压：2500V | 2500V | 2500V | 1500V
适用线规：1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG）
直径范围：MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
防护等级：IP67 | IP67 | IP67 | IP67
连接方式：Push Locking | Push Locking | Push Locking | Push Locking
阻燃等级：UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
工作温度：-40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证：ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS

特性 / 技术规格

• 系列 / 型号：M25
• 触点材料：铜合金（2/3/4针变体采用φ3.5mm触点）
• 额定电流：最高50A（随针数变化）
• 额定电压：最高500V（随针数变化）
• 耐压：最高2500V
• 支持电缆横截面：1.0 mm² – 6 mm²（18 – 9 AWG）
• 最大电缆外径：φ16mm
• 防护等级：IP67（防尘并可短时浸水）
• 锁定方式：Push‑locking（自锁）
• 外壳材料：阻燃工程塑料，UL94 V‑0
• 工作温度范围：-40℃ 至 105℃
• 插拔耐久性：≥500 次插拔
• 典型认证：ISO9001、UL、TUV、CE、RoHS
