供电连接器

线对线连接圆形快插式

产品概述

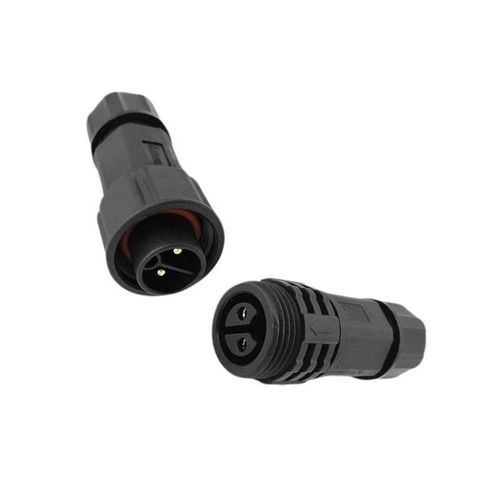

用于储能和高功率工业应用的紧凑型2针防水圆形电源连接器。额定20A，IP67防护，采用推锁式接合机构，实现快速免工具连接。

产品概览

• 20A 大电流承载 – Φ2.1mm 铜合金触点，稳定传输20A/300V 电力，适用于高功率设备。
• 推锁式连接 – 免工具快速插拔并带可靠锁定，适合现场安装与维护。
• IP67 防水防尘 – 完全密封，适应户外及严苛工业环境。
• 宽电缆兼容性 – 支持1.5mm²–2.5mm²（16–12 AWG）电缆，电缆外径φ4.5–φ11mm。
• 认证 – ISO9001、CE、UL、RoHS；系列产品亦有 UL/TUV/CE/RoHS 等产品认证。

产品详情（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特点 / 技术规格

• 型号 / 系列：M19
• 针数（本产品）：2针
• 触点信息：Φ2.1mm 铜合金触点（系列文档显示触点直径项；2针列列示2.4mm）
• 额定电流：20A
• 额定电压：300V
• 耐受电压：1500V
• 支持线规：1.5mm²–2.5mm²（16–12 AWG）
• 电缆外径范围：φ4.5–φ11mm
• 防护等级：IP67（防水、防尘）
• 连接方式：推锁式（免工具的可靠配合）
• 阻燃等级：UL94‑V0
• 工作温度范围：-40℃ 至 105℃（部分系列变体在储能专用型号中可参考至 +125℃）
• 认证：ISO9001、CE、UL、RoHS；系列参考 UL/TUV/CE/RoHS
• 耐用性：>500 次配合循环（系列典型测试结果）
