供电连接器

线对线连接圆形螺钉闭锁式

概述

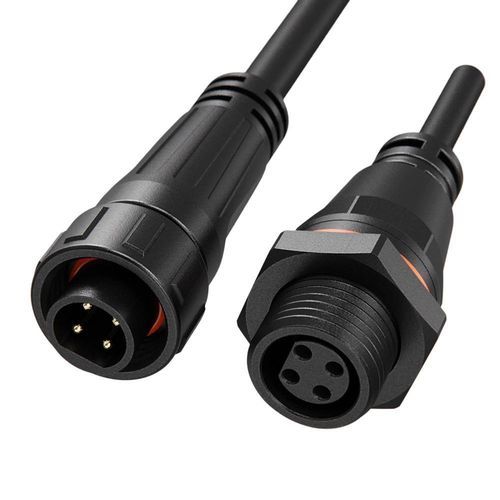

M16 型 4 针 10A 螺丝锁紧防水圆形连接器，IP68 等级，提供现场可装配（field-installable）或带电缆注塑成型两种版本，适用于工业自动化与测量应用。Φ1.0 mm 铜合金触点在紧凑的 4 针布局中实现 10A/125V 输出。已通过 ISO9001、CE、UL、TUV 和 RoHS 认证；可按现场接线或即插即用的预成型电缆配置供应。

主要特点

• 10A 多针供电 – Φ1.0 mm 铜合金触点，4 针配置下额定 10A/125V。
• 螺丝锁紧机构 – 螺纹联接确保连接牢固、抗振动。
• IP68 防水 – 对尘埃和浸水完全密封，适用于户外与恶劣工业环境。
• 装配选项 – 现场可装配型或电缆模塑型，满足现场布线或预装配需求。
• 全球认证 – ISO9001、CE、UL、TUV、RoHS（工厂质量体系与产品认证文件齐全）。
• 阻燃外壳 – 工程塑料，UL94-V0 等级，提升安全性。
• 宽工作温度 – 额定 -40°C 至 +105°C（系列某些型号可按规格支持更高温度）。
• 耐用性 – 设计寿命 500 次以上插拔循环，保持稳定接触性能。

产品明细（表格视图）
产品明细 | 规格 1 | 规格 2 | 规格 3 | 规格 4 | 规格 5 | 规格 6 | 规格 7
针数 | 2 针 | 3 针 | 4 针 | 5 针 | 2+4 针 | 7 针 | 8 针
针径 X 数量 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
额定电流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
额定电压 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐压 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
电缆规格 | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
直径范围 | 最大 φ3.6mm（全部） | 防护等级 | IP68（全部） | 连接方式 | 螺丝锁紧（全部） | 阻燃等级 | UL94-V0（全部） | 工作温度 | -40°C – 105°C（全部） | 认证 | ISO9001、CE、UL、TUV、RoHS（全部）

应用与优势

• 适用于工业自动化传感器、执行器布线、测量仪器及需密封电源连接的户外设备。
• 在需抗振动和可靠密封的场合表现优异（螺纹螺丝联接与 IP68 保护）。
• 供货灵活：现场终端接线的可装配式连接器，或便于安装的预成型电缆组件。

技术规格

• 系列 / 商用名称：M16
• 品牌：JNICON
• 锁紧类型：螺丝锁紧（带螺纹）
• 针数：4 针（也可提供 2、3、5、2+4、7、8 针）
• 触点：铜合金，主触点直径 Φ1.0 mm（适用于 10A）
• 额定电流：10 A（4 针配置）
• 额定电压：典型 125 V（随配置变化，详见表格）
• 耐压：根据型号可达 1500 V
• 防护等级：IP68（防尘及防浸）
• 电缆截面积范围：根据配置 0.3 mm² 至 1.0 mm²（详见表格）
• 阻燃等级：UL94-V0
• 工作温度：-40°C 至 +105°C
• 插拔寿命：设计为 500 次以上
• 装配选项：现场可装配或带电缆注塑成型
• 认证：ISO9001、CE、UL、TUV、RoHS
