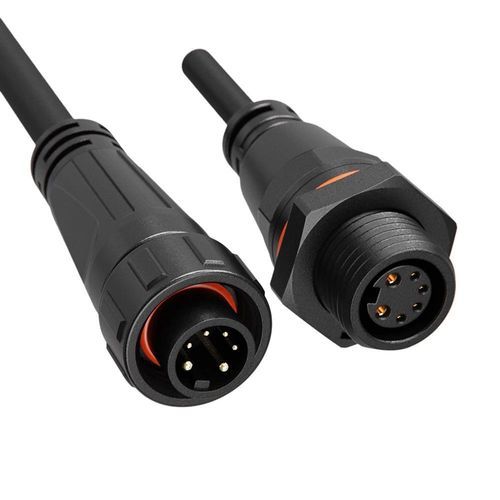

混合连接器

螺钉闭锁式M162+4 针

概述

• 10A+5A 混合型螺纹锁紧防水连接器，将电源与信号集成于一个 M16 外壳，可现场安装或整线成型。
• 电源与信号混合 – 2 个电源针（10A/125V，Φ1.5mm）和 4 个信号针（5A/60V，Φ1.0mm）集于一体，简化布线并节省空间。
• 螺纹锁紧机构 – 螺纹耦合确保连接牢固，具防振设计。
• IP68 防水 – 完全密封防水防尘，适用于恶劣工业环境。
• 紧凑设计 – 节省空间的 M16 形状，混合触点配置适用于复杂系统。
• 组装选项 – 提供现场安装型或随线成型型。
• 全球认证 – 通过 UL、TUV、CE 与 RoHS 认证。

主要技术数据（2+4 针配置）
针数：2+4 针
针径 X 数量：1.5+1.0 mm
额定电流：10A + 5A
额定电压：125V + 60V
耐压：500V
电缆规格：0.75+0.5 mm²（18+20 AWG）
直径范围：MAX φ3.6 mm
防护等级：IP68
连接方式：螺纹锁紧
阻燃等级：UL94-V0
工作温度：-40℃ – 105℃
认证：ISO9001, CE, UL, ROHS

应用与优势

• 在单一紧凑的 M16 连接器中整合电源与信号，减少布线复杂性并节省面板/设备空间。
• 螺纹锁紧耦合在工业环境中提供可靠的防振保持力。
• IP68 密封与 UL94-V0 阻燃外壳适用于潮湿、多尘及恶劣环境。
• 现场安装或预制随线成型的选项支持灵活的生产与现场安装需求。
• 宽工作温度范围与高配合循环耐久性，确保在多种气候与苛刻条件下长期可靠运行。

特性 / 技术规格

• 系列：M16
• 配置：混合（电源 + 信号）
• 电源触点：2 × Φ1.5 mm，10A（125V）
• 信号触点：4 × Φ1.0 mm，5A（60V）
• 防护：IP68（防水防尘）
• 锁定：螺纹锁紧（螺纹耦合）
• 电缆兼容：0.75+0.5 mm²（18+20 AWG）适用于混合电缆
• 耐压：500V
• 阻燃等级：UL94-V0
• 工作温度范围：-40℃ 至 105℃
• 认证：ISO9001, CE, UL, RoHS
