数据连接器

供电线对线连接圆形

产品概述

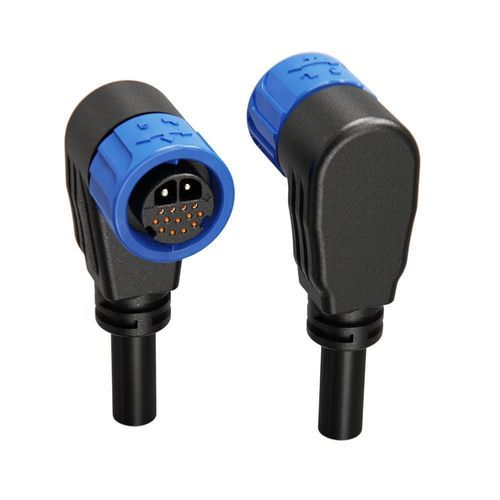

15针高密度信号连接器，含20A电源接点和5A信号接点，推锁式连接，IP67防护，适用于传感器网络与数据传输。

概览

• 高密度15针设计 – 在紧凑的M23外壳中集成2个电源接点（20A，φ2.4mm）和13个信号接点（5A，φ1.0mm），在有限空间内最大化连接密度。
• 推锁式机构 – 无需工具的快速插拔，带自锁设计，确保振动环境下的稳定信号传输。
• IP67防水防尘 – 全密封设计保护敏感接点免受潮气和粉尘侵入。
• 灵活的电缆安装 – 支持0.3mm²–6mm²（24–9 AWG）电缆，最大直径φ16mm，适配多种传感器与数据信号电缆。
• 信号完整性保障 – 铜合金接点金/银镀层，外壳符合UL94-V0阻燃等级，提供可靠且抗干扰的信号传输。
• 国际认证 – 通过UL、TUV、CE和RoHS认证。

规格表
产品详情 | 规格1 | 规格2 | 规格3
针数 | 6（2+4） 针 | 8（2+1+5） 针 | 15（2+13） 针
针径 x 数量 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
额定电流 | 50A+5A | 50A+15A+5A | 20A+5A
额定电压 | 300V+60V | 300V+125V+60V | 125V+60V
耐压 | 5000V | 3000V | 3000V
电缆截面积 | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
直径范围 | 最大 φ16mm | 最大 φ16mm | 最大 φ16mm
防护等级 | IP67 | IP67 | IP67
连接方式 | Push Locking | Push Locking | Push Locking
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特性 / 技术规格

• 商品型号：M23 15-Pin Signal Waterproof Connector
• 针数：15 (2 电源 + 13 信号)
• 接点尺寸：电源 φ2.4mm (20A)，信号 φ1.0mm (5A)
• 额定电流（15针款）：20A（电源）+ 5A（信号）
• 额定电压：125V + 60V（15针款）
• 耐压：3000V
• 接点材料：铜合金，金/银镀层（确保信号完整性）
• 防护等级：IP67（防水防尘）
• 连接方式：Push-Locking（自锁、快速、免工具）
• 支持电缆截面积：0.3mm² – 6mm²（24–9 AWG），最大直径 φ16mm
• 外壳阻燃等级：UL94-V0
• 工作温度范围：-40°C 至 +105°C
• 机械寿命：>500 次插拔（规格要求）
• 认证：ISO9001, CE, UL, RoHS（根据型号可选TÜV/3C）
• 典型应用：传感器网络、潮湿或多尘环境中的电源与数据传输、工业自动化、户外照明与嵌入式系统。
