组合式连接器

数据供电线对线连接

产品概述

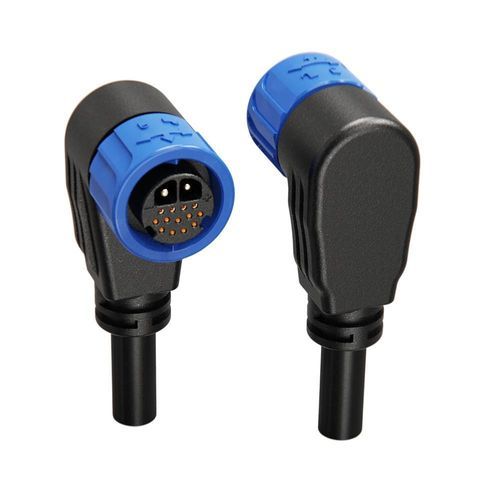

M23 高密度 15 针连接器，集成 2 个 20A 电源触点与 13 个 5A 信号触点，采用推扣式自锁外壳，IP67 防护等级，适用于传感器网络与工业数据传输。

主要特点

• 高密度 15 针设计 – 在紧凑的 M23 外壳内配置 2 个电源触点（20A，φ2.4mm）和 13 个信号触点（5A，φ1.0mm），在有限空间内提升连接密度。
• 推扣式锁定机构 – 无需工具快速接拔，自锁设计在振动环境中保持稳定信号传输。
• IP67 防水防尘 – 全密封结构保护触点免受湿气和灰尘侵入；系列产品亦可提供 IP68 及可选 IP69K，用于更苛刻的清洗环境。
• 布线兼容性强 – 支持 0.3mm²～6mm²（24–9 AWG）电缆截面，最大外径可达 φ16mm。
• 信号完整性 – 铜合金触点镀金/镀银，外壳通过 UL94 V‑0 阻燃等级，提供可靠的抗干扰传输。
• 全球认证 – 型号符合 UL、TUV、CE 与 RoHS；质量体系依据 ISO9001。

产品规格（表格视图）
产品项目 | 规格1 | 规格2 | 规格3
针数 | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
针径×数量 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
额定电流 | 50A+5A | 50A+15A+5A | 20A+5A
额定电压 | 300V+60V | 300V+125V+60V | 125V+60V
耐压 | 5000V | 3000V | 3000V
电缆规格 | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
直径范围 | MAX φ16mm | MAX φ16mm | MAX φ16mm
防护等级 | IP67 | IP67 | IP67
连接方式 | Push Locking | Push Locking | Push Locking
阻燃等级 | UL94‑V0 | UL94‑V0 | UL94‑V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

应用与优势

• 适用于传感器网络、工业数据传输及空间受限的电力/信号混合连接场景。
• 面向恶劣环境设计：防水防尘密封、宽工作温度范围及高耐插拔寿命（500+ 次）。
• 可按系列提供更高防护等级（IP68/IP69K）及大功率定制选项。

技术规格

• 型号：M23 15‑Pin
• 触点配置：2 个电源触点 + 13 个信号触点
• 电源触点额定电流：20A (φ2.4mm)
• 信号触点额定电流：5A (φ1.0mm)
• 支持电缆截面：0.3mm²–6mm² (24–9 AWG)
• 最大电缆外径：φ16mm
• 防护等级：IP67（部分型号可选 IP68/IP69K）
• 额定电压：125V+60V（15 针型号）
• 耐压：3000V（15 针型号典型值）
• 外壳阻燃等级：UL94 V‑0
• 触点材料与镀层：铜合金，镀金/镀银
• 连接方式：推扣式（免工具，自锁）
• 工作温度：-40°C 至 +105°C
• 认证：ISO9001, CE, UL, RoHS
• 插拔寿命：500 次以上
