产品概述

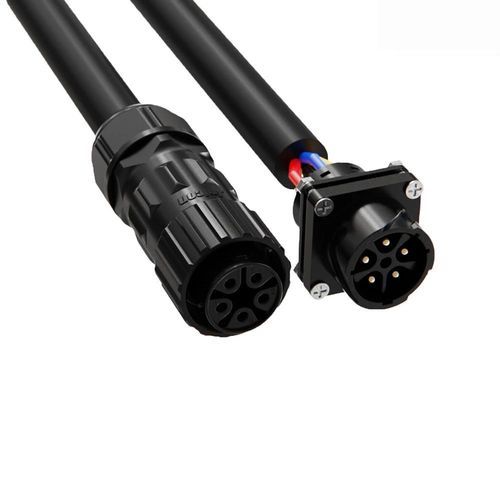

M28 系列 5 针防水圆形连接器为卡口（bayonet）锁定结构，IP67 防护等级，适用于户外 LED 灯具及工业控制系统。5 针采用铜合金 Φ3.0mm 接点，额定 40A，90° 卡口快速锁止并具防振保持，适配电缆外径 Φ10.0mm–Φ19.0mm。

关键规格

• 额定电流（5 针） – 40A（额定）
• 接点尺寸 – 铜合金接点 Φ3.0mm（5 针）
• 防护 – IP67（部分型号可选 IP68/IP69K）
• 连接方式 – 90° 卡口锁定，具防振功能
• 电缆兼容 – 外径 Φ10.0mm–Φ19.0mm
• 工作温度 – -40℃ 至 +105℃（部分能量存储变体可达 +125℃）

产品规格（概览）

• 针数 – 2 针 / 3 针 / 4 针 / 5 针
• 针径 × 数量 – 4.8mm（2P）、4.8mm（3P）、3.6mm（4P）、3.0mm（5P）
• 额定电流 – 80A（2P/3P）、60A（4P）、40A（5P）
• 额定电压 – 最高可达 300V（随配置变化；数据表中 5 针项标示 125V+60V）
• 耐压 – 600V（2P/3P/4P）、300V（5P）
• 电缆直径范围 – Φ10.0mm–Φ19.0mm（所有型号）
• 防护等级 – IP67（标准）
• 阻燃等级 – UL94‑V0
• 耐久性 – >500 次插拔循环（典型）

主要优势与产品特性

• 可靠的防水防尘保护，标准 IP67；部分型号可定制为 IP68/IP69K。
• 紧凑多针结构下的高电流能力（5 针变体 40A）。
• 90° 卡口快速锁止并具防振锁定，适合恶劣环境中的可靠连接。
• 宽工作温度范围与 UL94‑V0 阻燃外壳，适用于工业和户外场景。
• 设计用于长期使用，高插拔循环耐久性保障机械及电气可靠性。

技术规格

• 系列：M28
• 型号：5 针变体（M28，卡口锁）
• 接点材料/尺寸：铜合金，Φ3.0mm（5 针）
• 额定电流（5 针）：40A
• 额定电压（参考）：5 针项示例为 125V+60V；其他配置可达 300V
• 耐压（5 针）：300V
• 绝缘 / 外壳阻燃等级：UL94‑V0
• 防护：IP67（短时浸水及防尘）
• 电缆外径范围：Φ10.0mm–Φ19.0mm
• 连接方式：卡口锁（90° 旋转，防振）
• 工作温度：-40℃ 至 +105℃
• 认证：ISO9001、CE、UL、RoHS

典型应用

• 户外 LED 灯具及道路照明
• 工业控制柜与机械设备
• 能源存储及恶劣环境下的电力分配
• 标识牌、外墙建筑照明及其他户外电气安装

认证与合规

• 质量参照：按照 ISO9001 生产
• 认证：CE、UL、RoHS；部分系列/型号可提供 TUV 认证
