供电连接器

圆形卡口式大电流

产品概要

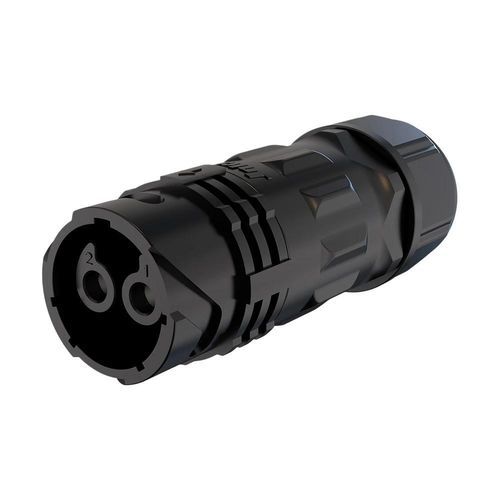

M28 2针防水圆形连接器，采用卡口（bayonet）锁定机构，正确配合组装时达到IP67防护，额定电流80 A。用于储能和工业电力连接。订购前请确认电缆尺寸、工作条件及匹配的对接连接器。

产品概述

• 80 A 大电流容量 – Φ4.8 mm 铜合金触点支持80 A额定电流。请根据应用确认额定电压、导体尺寸及降额；耐压（试验）电压并非连续工作电压。
• 卡口锁定机构 – 90°快接/断开并具有可听锁定反馈，提高抗振性，防止意外断开。
• IP67 防水防尘 – 正确组装时对水和灰尘实现完全密封，适用于恶劣户外和工业环境。
• 宽电缆兼容性 – 支持 Φ10.0 mm–Φ19.0 mm 电缆直径，安装更灵活。
• 国际认证 – ISO9001、CE、UL、RoHS。

产品明细（表）
产品明细 | 规格1 | 规格2 | 规格3 | 规格4
引脚数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin
触点直径 × 数量 | 4.8mm | 4.8mm | 3.6mm | 3.0mm
额定电流 | 80A | 80A | 60A | 40A
额定电压 | 300V | 300V | 300V | 125V+60V
耐压 | 600V | 600V | 600V | 300V
线缆规格 | | | |
直径范围 | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
防护等级 | IP67 | IP67 | IP67 | IP67
连接方式 | 卡口锁 | 卡口锁 | 卡口锁 | 卡口锁
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 系列 / 型号：M28
• 引脚数（本产品）：2 Pin
• 触点直径（2针）：Φ4.8 mm 铜合金触点
• 额定电流：80 A
• 额定电压：300 V
• 耐压（试验）：600 V
• 电缆直径范围：Φ10.0 mm – Φ19.0 mm
• 防护等级：IP67（正确配合组装时）
• 连接方式：卡口锁（90° 旋转，可听锁定）
• 阻燃等级：UL94-V0
• 工作温度范围：-40°C 至 105°C
• 认证：ISO9001、CE、UL、RoHS
