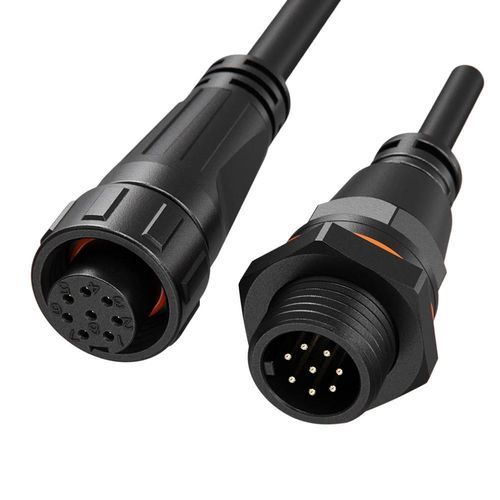

数据连接器

螺钉闭锁式M168极

产品简介
M16 系列 8芯信号连接器，5A 额定，螺纹锁紧，IP68 防护，专为户外与工业传感器网络设计。可提供现场安装型或带线成型型，采用 Φ1.0 mm 接触针，具备全球认证，保障恶劣环境下的信号可靠传输。

主要特性

• 8芯信号密度：在紧凑的 M16 尺寸内提供 8 个信号接点，5A / 60V，接触针 Φ1.0 mm。
• 螺丝锁紧：螺纹耦合实现牢固、防振的连接。
• IP68 防水：防尘防水密封，适用于户外及工业场合。
• 组装灵活：支持现场安装或带线成型两种配置。
• 应用广泛：适用于传感器网络、编码器、Fieldbus 及控制系统信号连接。
• 认证与质量：UL、TUV、CE、RoHS；在 ISO9001 / IATF 能力工厂生产。

规格（表）
产品项 | 规格1 | 规格2 | 规格3 | 规格4 | 规格5 | 规格6 | 规格7
针数 | 2 针 | 3 针 | 4 针 | 5 针 | 2+4 针 | 7 针 | 8 针
接触针直径 X 数量 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
额定电流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
额定电压 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐压 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
电缆线径 | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
直径范围 | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
连接方式 | 螺丝锁紧 | 螺丝锁紧 | 螺丝锁紧 | 螺丝锁紧 | 螺丝锁紧 | 螺丝锁紧 | 螺丝锁紧
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 系列 / 型号系列：M16 系列
• 接触数：8 芯（信号）
• 接触直径：Φ1.0 mm
• 额定电流（8 芯）：5A
• 额定电压（8 芯）：60V
• 耐压：500V
• 支持电缆线径：0.3 mm² – 0.5 mm² (24–20 AWG)
• 最大电缆外径：MAX φ3.6 mm
• 防护等级：IP68（防水/防尘）
• 耦合 / 锁紧：螺丝锁紧（螺纹耦合）
• 阻燃等级：UL94-V0
• 工作温度范围：-40°C 至 +105°C
• 组装选项：现场安装或带线成型
• 典型应用：传感器网络、编码器、Fieldbus 系统、工业控制信号连接
• 认证：ISO9001, CE, UL, RoHS（工厂具备 UL / TUV 能力）
