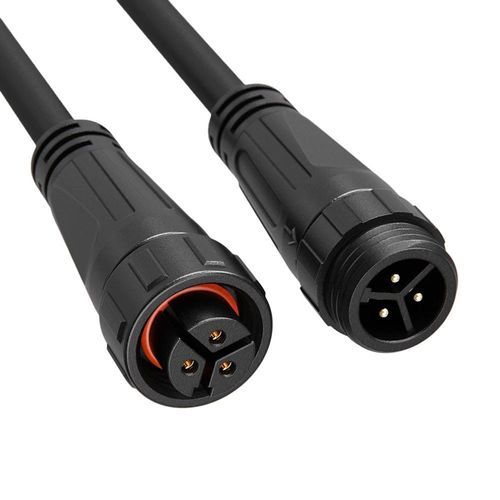

供电连接器

线对线连接圆形螺杆

概述

• 10A供电 – Φ1.5mm铜合金触点支持10A/300V，确保可靠的电源连接。
• 螺纹锁紧机构 – 螺纹联接，提供快速、牢固的连接并具抗振性能。
• IP68防水 – 抗浸没密封设计，适用于潮湿和多尘环境的可靠运行。
• 装配选项 – 提供现场安装型或线缆注塑成型型。
• 全球认证 – UL、TUV、CE、RoHS。

简短描述
10A 3针螺纹锁紧防水圆形连接器，IP68防护，提供现场安装或线缆成型选项，适用于电源和自动化应用。

产品详情（表格）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 型号：M16 3 Pin（M16系列）
• 触点：Φ1.5mm铜合金触点
• 额定电流：10A（3针版本）
• 额定电压：最高300V（3针）
• 耐压：最高1500V
• 适配线径：通常0.5mm²–1.0mm²（20–18AWG）
• 防护：IP68（抗浸没）；特定型号可定制为IP69K
• 连接方式：螺纹锁紧（螺纹联接），具抗振性能
• 阻燃等级：UL94‑V0
• 工作温度：-40°C 至 105°C
• 插拔寿命：可达500次以上
• 认证：ISO9001、CE、UL、RoHS，（适用时TUV）
