数据连接器 线对线连接圆形闭锁式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据
- 尺寸
- 线对线连接
- 形状
- 圆形
- 连接类型
- 闭锁式, 快插式
- 用电规格
- 3 针, 双机轴, 4 针, 9 针, 5 针, 3+5 针
- 材料
- 塑料, 热塑性塑料
- 应用领域
- 用于工业网
- 防护等级
- IP67, IP69K
- 其他特性
- 密封
- 主电流
5 A, 15 A, 20 A
- 电压
60 V, 300 V
- 温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
概述

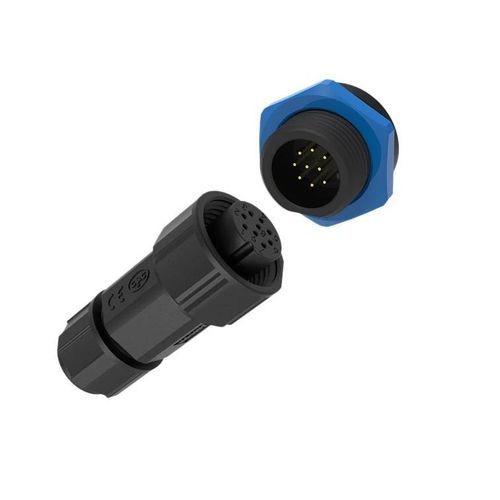

M19系列5A 9针推锁式防水信号连接器，IP67防护等级，专为传感器网络和工业控制系统中的信号与数据传输可靠性设计。
主要特点
优势
技术规格
M19系列5A 9针推锁式防水信号连接器，IP67防护等级，专为传感器网络和工业控制系统中的信号与数据传输可靠性设计。
主要特点
- 9针信号密度 – 9个Φ1.0mm信号触点，额定5A/60V，在M19外形下实现高密度布线。
- 推锁连接机构 – 无需工具的一推即锁，便于现场快速安装并确保连接稳固。
- IP67防水 – 完全密封，防尘并能承受短时浸入，保护信号完整性。
- 应用广泛 – 适用于传感器阵列、编码器、现场总线及控制系统端接。
- 认证齐全 – 符合ISO9001、CE、UL、RoHS，满足工业应用要求。
优势
- 强固的环境防护 – IP67；可选IP69K以满足高压高温冲洗场景。
- 宽工作温度范围 – 工作温度-40℃至+105℃（部分系列变体可达+125℃，用于储能类应用）。
- 高强度阻燃外壳 – 采用UL94 V-0等级工程塑料，具备抗冲击和自熄性。
- 高配合耐久性 – 经过验证测试，配合寿命500次以上，保证长期的机械与电气可靠性。
技术规格
- 系列：M19 series
- 针数：9 Pin
- 触点直径/类型：Φ1.0mm 信号触点
- 额定电流：5A
- 额定电压：60V
- 耐压：500V
- 电缆截面积：0.3mm² ~ 0.5mm² (24 ~ 20 AWG)
- 电缆外径范围：φ4.5 - φ11 mm
- 防护等级：IP67（防水防尘）
- 连接方式：推锁式（免工具）
- 阻燃等级：UL94-V0
- 工作温度：-40℃ 至 105℃
- 认证：ISO9001、CE、UL、RoHS
- 配合寿命：500+ 次（验证测试）
