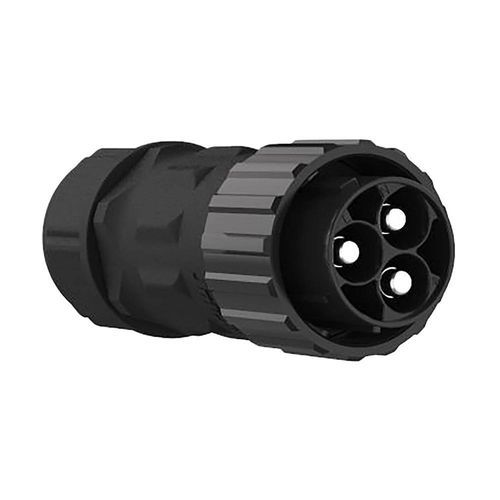

供电连接器

线对线连接卡口式3极

产品概述

• 80A 高电流容量 – Φ4.8mm 铜合金触点实现 80A/600V 的电力传输，与 2 针型号匹配，适用于高功率场景。
• 卡口（bayonet）锁定机构 – 90° 快速旋转锁定，具有触觉和声响反馈，确保高振动环境下连接可靠。
• IP67 防水防尘 – 全面密封防护，适用于户外光伏电站和工业场所。
• 宽电缆兼容性 – 支持 Φ10.0mm–Φ19.0mm 电缆直径。
• 全球认证 – 通过 UL、TUV、CE 和 RoHS 认证。

产品详情（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | (not specified) | (not specified) | (not specified) | (not specified)
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

应用与优势

• 为需要户外密封高电流连接的光伏和储能系统设计。
• 可靠的卡口锁定，具备可听/可触反馈，适用于高振动及户外环境。
• IP67 高可靠密封，能抵御短期浸水并具备防尘性能；可按需定制更高 IP 等级（IP68/IP69K）。
• 外壳材料满足 UL94 V-0 阻燃等级并具备结构抗冲击性，适合工业使用。
• 配合耐用性高（500+ 次插拔循环），降低维护与更换频率。

技术规格

• 系列：M28 系列（所述为 3 针变体）
• 针数（本产品）：3 针
• 接触针直径（3 针）：Φ4.8mm
• 额定电流（3 针）：80A
• 额定电压：300V
• 耐压：600V
• 支持电缆直径范围：Φ10.0mm–Φ19.0mm
• 防护 / 进入等级：IP67（防水防尘）
• 锁定机制：卡口锁（90° 旋转）
• 阻燃等级：UL94-V0
• 工作温度：-40℃ 至 105℃
• 常见认证：ISO9001、CE、UL、RoHS（TUV 可选）
• 材料要点：铜合金触点（高电流触点常用银镀/处理）；高性能工程塑料外壳（UL94 V-0）
