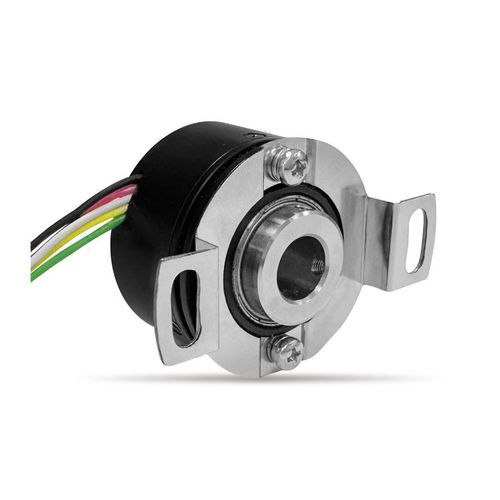

增量旋转编码器 II36-1电感中空轴数字输出式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 电感
- 机械特性
- 中空轴
- 输出信号
- 数字输出式, 线路驱动
- 电源电压
- 5Vdc
- 保护水平
- IP67
- 分辨率增量式编码器(脉冲/转)
4,096 unit
- 轴直径
10 mm
(0.39 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 6,000 rpm
(37,699 rad.min-1)- 工艺温度
最少: -55 °C
(-67 °F)最多: 125 °C
(257 °F)
产品介绍
产品概述
II36-1 为增量式电感编码器，专为工业应用中的高精度旋转位置检测设计。一体化结构，内置精密滚珠轴承，支持法兰和伺服安装，适用于恶劣环境下使用。
主要特点
一般机械规格
环境规格
一般电气规格
特殊可选规格
技术概要
II36-1 为增量式电感编码器，专为工业应用中的高精度旋转位置检测设计。一体化结构，内置精密滚珠轴承，支持法兰和伺服安装，适用于恶劣环境下使用。
主要特点
- 增量式电感检测
- 输出选项：推挽或长线驱动（TTL 电平）
- 分辨率：512、1024、2048、4096、500、1000、2000、4000 ppr（最高可达4096）
- 一体化设计，配精密轴承
- φ10 空心轴（空心轴直径<12 mm 可定制）
- 防护：电气部分达到 IP67
一般机械规格
- 机械角度：360º（连续旋转）
- 起动转矩：≤1 mN·m
- 最高转速：6000 rpm
- 寿命：>100,000,000 次旋转
- 质量：约 58 g
- 外壳：阳极氧化铝合金
- 轴：不锈钢，φ10 空心轴（可定制）
环境规格
- 工作温度：-40℃ 至 +125℃
- 存储温度：-55℃ 至 +125℃
- 振动：100 m/s², 10–2000 Hz (EN 60068-2-6)
- 冲击：500 m/s², 13 ms (EN 60068-2-27)
- ESD：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2)
- EMS：100 V/m (80 MHz–1 GHz) (EN61000-4-3)
一般电气规格
- 标准示例型号：II36-1-F5-W4096P
- 工作电压：5 V DC ±10%
- 输出形式：推挽或长线驱动，TTL 电平
- 脉冲数选项：512 / 1024 / 2048 / 4096 / 500 / 1000 / 2000 / 4000
- 启动时间：5 ms
- 传播延迟：4–6 μs
- 电流消耗：<20 mA
- 绝缘电阻：>1000 MΩ (500 V DC)；耐压：1 分钟 500 V AC
特殊可选规格
- 特殊轴：轴长、轴径或轴部位加工（开槽、刃平等）可定制
- 特殊输出：可按需提供 SSI 或差分输出
技术概要
- 产品：增量式电感编码器 II36-1
- 电源：5 V DC ±10%
- 分辨率：可选至 4096 ppr
- 防护：IP67（电气部分）
- 工作温度：-40℃ 至 +125℃
- 最高转速：6000 rpm
- 输出：推挽（TTL）/ 长线驱动
- 质量：约 58 g
