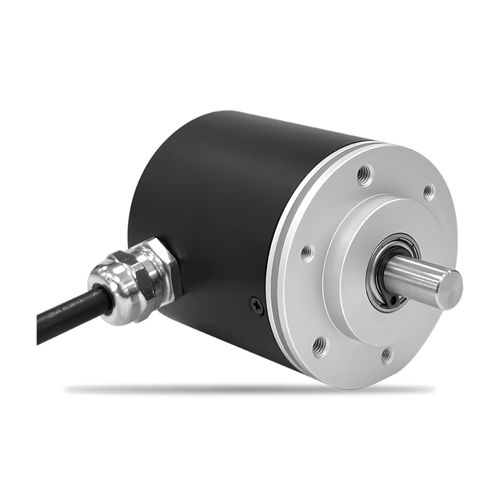

绝对值旋转编码器 EBM50A磁性12位多圈
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位
- 机械特性
- 多圈
- 输出信号
- RS-485, CANopen
- 保护水平
- 磁性屏蔽, IP65
- 其他特性
- 高解析度, 高精度
- 分辨率增量式编码器(脉冲/转)
4,096 unit
- 轴直径
8 mm
(0.31 in)- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
产品
EBM50A — 绝对值多圈磁性编码器
主要特点
尺寸图
机械规格
环境规格
电气规格（RS485）
电气规格（CAN）
可用特殊规格
特征 / 技术数据
EBM50A — 绝对值多圈磁性编码器
主要特点
- 磁性绝对值多圈编码器
- 多圈范围：4096圈
- 单圈分辨率：4096 (12 位)
- 输出：RS485（Modbus RTU）、CAN（CANopen）
- 防护等级：IP65
- 内含一对精密滚珠轴承；不锈钢轴 φ8（前端铣平）
- 抗磁干扰设计
尺寸图
机械规格
- 防护等级：IP65
- 启动力矩：≤1 mN·m
- 预期寿命：>100,000,000 次
- 质量：约 150 g
- 外壳：阳极氧化铝合金
- 轴：不锈钢；轴载 ≤30 N；轴径：φ8（前端铣平）
环境规格
- 工作温度范围：-40℃～+85℃
- 存储温度范围：-40℃～+85℃
- 振动：100 m/s²，55Hz～2000Hz（EN 60068-2-6）
- 冲击：500 m/s²，13 ms（EN 60068-2-27）
- ESD：接触放电 ±8 kV，空气放电 ±15 kV（EN61000-4-2）
- EMS：100 V/m（80MHz～1GHz，AM 1 kHz 80%）（EN61000-4-3）
电气规格（RS485）
- 标准型号：EBM50A-S2-W1212B485
- 工作电压：9V～30V
- 消耗电流：<80 mA
- 单圈分辨率：4096 (12 位)
- 独立线性公差：±0.3%
- 重复精度：±1 Lsb（实际精度受安装影响）
- 协议：Modbus RTU（从站）；波特率：1200～115200 bps（默认 9600）；地址：默认 1（可设置）
- 绝缘电阻：>1000 MΩ（500 V DC）；介质耐压：1 分钟（500 V AC）
电气规格（CAN）
- 标准型号：EBM50A-S2-W1212BCAN
- 工作电压：10V～30V
- 消耗电流：<80 mA
- 单圈分辨率：4096 (12 位)；多圈：4096圈
- 独立线性公差：±0.3%
- 重复精度：±1 Lsb（实际精度受安装影响）
- 协议：CANopen
- 绝缘电阻与介质耐压：与 RS485 型号相同
可用特殊规格
- 特殊轴型：可定制轴长、轴径或轴上特殊加工（开槽、铣平、打孔等）
- 可定制协议：可根据要求定制通信协议
特征 / 技术数据
- 型号：EBM50A
- 类型：绝对值多圈磁性编码器
- 分辨率：单圈 4096 (12 位)；多圈 4096 圈
- 接口：RS485（Modbus RTU）、CAN（CANopen）
- 工作电压：RS485 9V～30V；CAN 10V～30V
- 最大消耗电流：<80 mA
- 线性公差：±0.3%；重复精度：±1 Lsb
- 防护等级：IP65；工作温度：-40℃～+85℃
- 质量：约 150 g；轴：不锈钢 φ8
