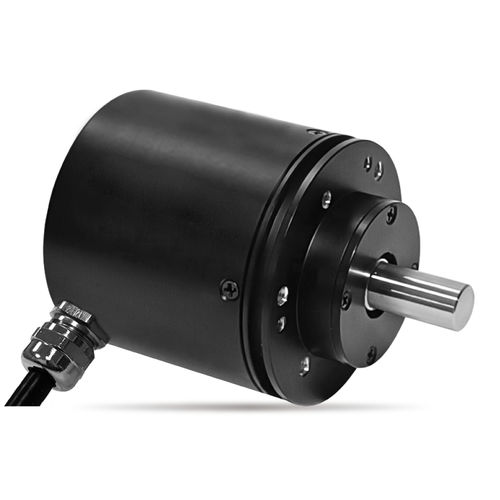

绝对值旋转编码器 EASD58A磁性12位14位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位, 14位
- 机械特性
- 单圈
- 输出信号
- SSI
- 保护水平
- IP67, IP65, 磁性屏蔽
- 应用
- 工业, 用于发动机
- 其他特性
- 重型
- 分辨率增量式编码器(脉冲/转)
最少: 4,096 unit
最多: 16,384 unit
- 轴直径
最少: 6 mm
(0.24 in)最多: 12 mm
(0.47 in)- 工艺温度
最少: -30 °C
(-22 °F)最多: 85 °C
(185 °F)
产品介绍
产品
EASD58A 为磁性绝对值单圈编码器，适用于工业位置反馈与运动控制应用。
特点
机械规格
环境规格
电气规格
特殊可选规格
特征 / 规格汇总
EASD58A 为磁性绝对值单圈编码器，适用于工业位置反馈与运动控制应用。
特点
- 磁性单圈绝对编码器
- 高防护等级：外壳IP67；轴IP65（可选轴IP67）
- 内置一对精密滚珠轴承
- 重载型结构
- 抗磁干扰能力
- 支持螺钉安装与伺服安装
机械规格
- 防护等级：外壳IP67；轴IP65，可选IP67
- 启动力矩：<50 mN·m
- 预期寿命：>100,000,000
- 质量：约360 g
- 外壳材料：铝合金
- 轴材料：不锈钢
- 轴承载：径向80 N，轴向40 N
- 轴径选项：φ6 / φ8 / φ10 / φ12
环境规格
- 工作温度范围：-30℃～+85℃
- 存储温度范围：-30℃～+85℃
- 振动：100 m/s²，55Hz～2000Hz（EN 60068-2-6）
- 冲击：100 m/s²，6 ms（EN 60068-2-27）
- ESD：接触放电 ±8KV；空气放电 ±15KV（EN61000-4-2:2009）
- EMS：100 V/m（80MHz～1GHz，1kHz 80% 调幅），EN61000-4-3
电气规格
- 标准型号：EASD58A-S1-W12A
- 工作电压：9V–30V
- 空载电流：<80 mA
- 单圈分辨率：4096（12-bit）标准；最高可达16384（14-bit）
- 接口：SSI（TTL 信号电平）
- 码制：二进制 / 格雷码
- 信号电平：TTL
- 更新时间：10 μs
- 绝缘电阻：>1000 MΩ（500V D.C.）
- 介质耐压：1 分钟（500V A.C.）
特殊可选规格
- 特殊轴型：可定制轴长、轴径、轴上特殊加工（开槽、铣平、端/侧面打孔等）或盲孔
特征 / 规格汇总
- 型号：EASD58A（标准变体 EASD58A-S1-W12A）
- 类型：磁性绝对值单圈编码器
- 接口/输出：SSI，TTL
- 分辨率：单圈4096（12-bit），最高16384（14-bit）
- 供电：9V–30V
- 防护：外壳IP67；轴IP65（可选IP67）
- 轴径：φ6 / φ8 / φ10 / φ12
- 质量：约360 g
- 工作温度：-30℃～+85℃
