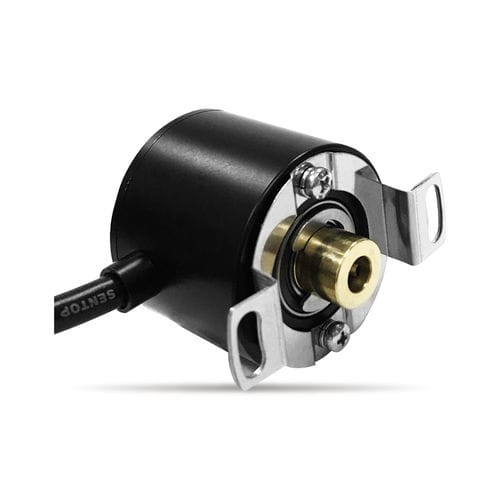

绝对值旋转编码器 EAS40B-F1磁性12位单圈
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位
- 机械特性
- 中空轴, 盲轴, 单圈, 法兰
- 输出信号
- SSI
- 材质
- 铝制, 黄铜
- 保护水平
- IP67
- 其他特性
- 紧凑型
- 分辨率增量式编码器(脉冲/转)
4,096 unit
- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
一般机械性能
防护等级：IP67
启动力矩：<1 mN·m
预期寿命：>100,000,000 次循环
质量：约 140 g
外壳材料：阳极氧化铝合金
轴材料：黄铜
安装方式：盲孔或弹性法兰可选
环境特性
工作温度：-40℃～+85℃
存储温度：-40℃～+85℃
振动：100 m/s²，55Hz～2000Hz (EN 60068-2-6)
冲击：1000 m/s²，6 ms (EN 60068-2-27)
ESD：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2:2009)
EMS：10 V/m (80 MHz～1 GHz，1 kHz 80% 调幅) (EN61000-4-3:2006+A1:2010)
一般电气性能
标准型号：EAS40B-F1-W12A
工作电压：9 V～30 V
无负载电流：≤80 mA
单圈分辨率：4096（12 位）
接口：SSI 差分信号
编码规则：二进制
信号电平：TTL
更新时间：10 μs
绝缘电阻：>1000 MΩ（500 V D.C.）
介质耐压：1 分钟（500 V A.C.）
可定制项
尺寸与资料
提供尺寸图和产品资料（数据表）以支持选型与安装，请参见产品尺寸图。
- 带 SSI 差分输出的绝对值单圈磁性编码器
- 高防护等级 IP67，适用于恶劣环境
- 内置一对精密滚珠轴承
- 盲孔（中空轴）安装或弹性法兰安装可选
- 单圈分辨率 4096（12 位）
- 阳极氧化铝合金紧凑外壳，轴为黄铜
一般机械性能
防护等级：IP67
启动力矩：<1 mN·m
预期寿命：>100,000,000 次循环
质量：约 140 g
外壳材料：阳极氧化铝合金
轴材料：黄铜
安装方式：盲孔或弹性法兰可选
环境特性
工作温度：-40℃～+85℃
存储温度：-40℃～+85℃
振动：100 m/s²，55Hz～2000Hz (EN 60068-2-6)
冲击：1000 m/s²，6 ms (EN 60068-2-27)
ESD：接触放电 ±8 kV，空气放电 ±15 kV (EN61000-4-2:2009)
EMS：10 V/m (80 MHz～1 GHz，1 kHz 80% 调幅) (EN61000-4-3:2006+A1:2010)
一般电气性能
标准型号：EAS40B-F1-W12A
工作电压：9 V～30 V
无负载电流：≤80 mA
单圈分辨率：4096（12 位）
接口：SSI 差分信号
编码规则：二进制
信号电平：TTL
更新时间：10 μs
绝缘电阻：>1000 MΩ（500 V D.C.）
介质耐压：1 分钟（500 V A.C.）
可定制项
- 特殊轴型：可按要求定制轴长、轴径或轴上特殊加工（开槽、铣平、打孔等）
尺寸与资料
提供尺寸图和产品资料（数据表）以支持选型与安装，请参见产品尺寸图。
