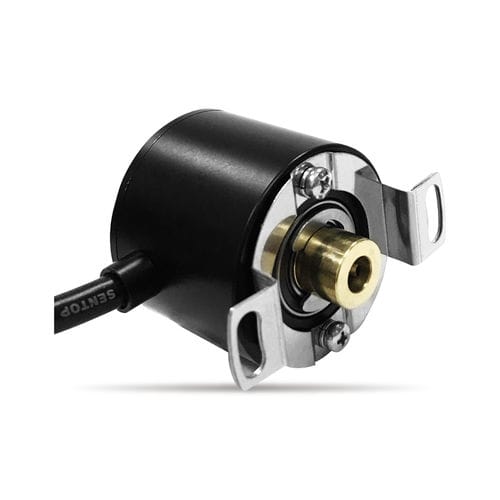

增量旋转编码器 EI40B磁性法兰机轴安装式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 磁性
- 机械特性
- 机轴安装式, 法兰
- 输出信号
- 数字输出式
- 保护水平
- IP67
- 其他特性
- 高解析度
- 分辨率增量式编码器(脉冲/转)
4,096 unit
- 转速
6,000 rpm
(37,699 rad.min-1)- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
产品名称
EI40B — 用于工业位置与转速检测的增量型磁性编码器
主要特点
一般机械性能
环境特性
一般电气性能
可选规格
特性 / 规格汇总
EI40B — 用于工业位置与转速检测的增量型磁性编码器
主要特点
- 磁性增量编码器，可作转速传感器使用
- 脉冲数可配置，最高可达4096 ppr
- 防护等级：IP67
- 配备一对精密滚珠轴承
- 弹性法兰安装
一般机械性能
- 防护：IP67
- 运行转矩：<1 mN·m
- 最高转速：6000 rpm
- 质量：约140 g
- 外壳材料：阳极氧化铝合金
- 轴材料：黄铜（可定制特殊轴）
环境特性
- 工作温度范围：-40℃～+85℃
- 储存温度范围：-40℃～+85℃
一般电气性能
- 标准型号：EI40B-F1-W4096-P
- 供电电压：5 V–30 V
- 输出形式：推挽输出（高电平 >2.9 V，低电平 <0.4 V）；可选差分输出
- 输出脉冲数：最多4096 ppr
- 输出传播延时：<10 μs
- 空载电流：<30 mA
- 绝缘电阻：>1000 MΩ（500 V DC）；介电强度：1 min（500 V AC）
可选规格
- 特殊轴：可按需定制轴长、轴径或轴部加工（开槽、刮平、钻孔等）
- 特殊输出：可提供差分信号产品
特性 / 规格汇总
- 型号：EI40B
- 类型：增量型磁性编码器
- 脉冲数：可配置，最高4096 ppr
- 防护等级：IP67
- 供电电压：5–30 V
- 最高转速：6000 rpm
- 工作温度：-40℃～+85℃
