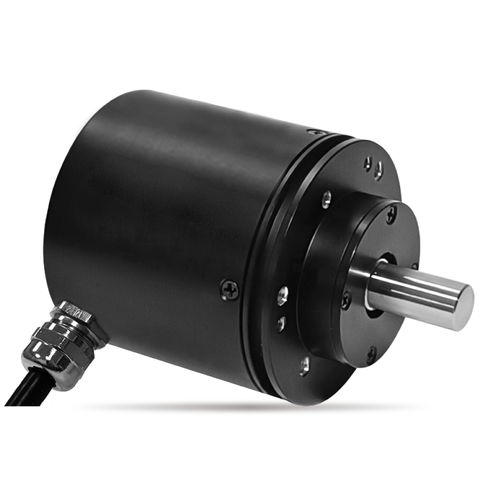

绝对值旋转编码器 EBMD58A磁性12位14位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 12位, 14位
- 机械特性
- 单圈
- 输出信号
- RS-485, CANopen
- 保护水平
- 磁性屏蔽, IP67, IP65
- 应用
- 工业
- 其他特性
- 重型
- 分辨率增量式编码器(脉冲/转)
最多: 16,384 unit
最少: 4,096 unit
- 轴直径
最多: 12 mm
(0.47 in)最少: 6 mm
(0.24 in)- 工艺温度
最多: 105 °C
(221 °F)最少: -30 °C
(-22 °F)
产品介绍
概述
EBSD58A 是一款用于工业场景的磁性绝对值单圈编码器，提供 RS485 或 CAN 输出，具备高防护等级与抗磁干扰能力，适用于重载工况。
主要特点
一般机械性能
防护等级：外壳 IP67；轴 IP65（可选 IP67）
启动力矩：<50 mN·m
预期寿命：>100,000,000 转
质量：约 360 g
外壳材料：铝合金
轴材料：不锈钢
轴承载荷：径向 80 N，轴向 40 N
轴径选项：φ6 / φ8 / φ10 / φ12
环境特性
工作温度：-30℃ ～ +105℃
储存温度：-30℃ ～ +105℃
振动：100 m/s²，55 Hz ～ 2000 Hz（EN 60068-2-6）
冲击：100 m/s²，6 ms（EN 60068-2-27）
ESD 耐受：接触放电 ±8 kV，空气放电 ±15 kV（EN61000-4-2:2009）
EMS 耐受：100 V/m（80 MHz ～ 1 GHz，1 kHz 80% 调幅）（EN61000-4-3:2006+A1:2010）
通用电气规格（RS485）
标准型号：EBSD58A-S1-W12485
工作电压：9 V - 30 V
空载电流：≤ 70 mA
单圈分辨率：4096（12-bit）；最高 16384（14-bit）
协议：Modbus RTU（从站）
波特率：1200 ～ 115200 bps（默认 9600 bps）
地址：1 ～ 200（默认 1）
绝缘电阻：> 1000 MΩ（500 V D.C.）
介质耐压：1 min（500 V A.C.）
通用电气规格（CAN）
标准型号：EBS40A-S1-W12CAN
工作电压：10 V - 30 V
工作电流：< 80 mA
单圈分辨率：4096（12-bit）；最高 16384（14-bit）
独立线性公差：±0.3%
重复性精度：±1 Lsb（实际精度与安装有关）
协议：CANopen
绝缘电阻：> 1000 MΩ（500 V D.C.）
介质耐压：1 min（500 V A.C.）
可选特殊规格
特性 / 技术规格汇总
EBSD58A 是一款用于工业场景的磁性绝对值单圈编码器，提供 RS485 或 CAN 输出，具备高防护等级与抗磁干扰能力，适用于重载工况。
主要特点
- 磁性绝对值单圈编码器
- 高防护等级（外壳 IP67；轴 IP65，可选 IP67）
- 内含一对精密滚珠轴承
- 重载型设计，低启动力矩
- 抗磁干扰能力强
- 支持螺钉安装与伺服安装
- 输出信号：RS485（Modbus RTU）或 CAN（CANopen）
一般机械性能
防护等级：外壳 IP67；轴 IP65（可选 IP67）
启动力矩：<50 mN·m
预期寿命：>100,000,000 转
质量：约 360 g
外壳材料：铝合金
轴材料：不锈钢
轴承载荷：径向 80 N，轴向 40 N
轴径选项：φ6 / φ8 / φ10 / φ12
环境特性
工作温度：-30℃ ～ +105℃
储存温度：-30℃ ～ +105℃
振动：100 m/s²，55 Hz ～ 2000 Hz（EN 60068-2-6）
冲击：100 m/s²，6 ms（EN 60068-2-27）
ESD 耐受：接触放电 ±8 kV，空气放电 ±15 kV（EN61000-4-2:2009）
EMS 耐受：100 V/m（80 MHz ～ 1 GHz，1 kHz 80% 调幅）（EN61000-4-3:2006+A1:2010）
通用电气规格（RS485）
标准型号：EBSD58A-S1-W12485
工作电压：9 V - 30 V
空载电流：≤ 70 mA
单圈分辨率：4096（12-bit）；最高 16384（14-bit）
协议：Modbus RTU（从站）
波特率：1200 ～ 115200 bps（默认 9600 bps）
地址：1 ～ 200（默认 1）
绝缘电阻：> 1000 MΩ（500 V D.C.）
介质耐压：1 min（500 V A.C.）
通用电气规格（CAN）
标准型号：EBS40A-S1-W12CAN
工作电压：10 V - 30 V
工作电流：< 80 mA
单圈分辨率：4096（12-bit）；最高 16384（14-bit）
独立线性公差：±0.3%
重复性精度：±1 Lsb（实际精度与安装有关）
协议：CANopen
绝缘电阻：> 1000 MΩ（500 V D.C.）
介质耐压：1 min（500 V A.C.）
可选特殊规格
- 特殊轴：按需定制轴长、轴径、轴上加工（开槽/铣平等）或盲孔
- 定制协议：可按客户需求定制通信协议
特性 / 技术规格汇总
- 型号：EBSD58A
- 类型：磁性绝对值单圈编码器
- 分辨率：单圈 12~14 bit（4096–16384）
- 接口/协议：RS485（Modbus RTU）和 CAN（CANopen）
- 供电：RS485 9–30 V；CAN 10–30 V
- 启动力矩：<50 mN·m
- 工作温度：-30℃ ～ +105℃
- 重量：约 360 g
- 外壳：铝合金；轴：不锈钢
- 轴径选项：φ6 / φ8 / φ10 / φ12
