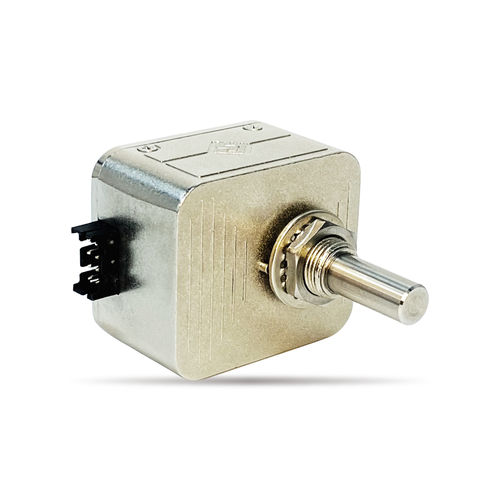

绝对值旋转编码器 EBM30A

磁性12位14位

产品概述
EBM30A 是一款用于工业角度/位置反馈的绝对值多圈磁性编码器。提供 RS485（Modbus RTU 从站）或 CAN（CANopen）输出。多圈标准 30 圈；可根据接口和配置选配 60 圈或更高。

主要特点

• 磁性绝对值多圈编码器
• 多圈：标准 30 圈，选配 60 圈（CAN 支持扩展/14bit 选项）
• 单圈分辨率：标准 4096（12bit）；部分型号可选至 16384（14bit）
• 输出信号：RS485（Modbus RTU）、CAN（CANopen）
• 任意位置置零功能

机械规格
机械角度：360°（连续）
防护等级：标准 IP40，选配 IP67
运行扭矩：标准 <5 mN·m；可选 5–10 mN·m
使用寿命：>50,000,000 次
质量：约 65 g
外壳：锌合金
轴：不锈钢
连接：8 针连接器（2 mm，2x4P）

环境规格
工作温度：-30°C ～ +85°C
存储温度：-30°C ～ +85°C
ESD：接触放电 ±8 kV；空气放电 ±15 kV（EN61000‑4‑2）
EMS：10 V/m（80 MHz–1 GHz，EN61000‑4‑3）

一般电气规格（RS485）
标准型号：EBM30A‑E3‑W1230T485
输入电压：标准 3.3–5 V DC；可选 12–30 V DC
空载电流：<80 mA
单圈分辨率：4096（12bit）
多圈：标准 30 圈；选配 60 圈
独立线性公差：±0.3%
重复精度：±1 LSB（与安装精度相关）
协议：Modbus RTU 从站
多圈数据位：8 bit
单圈角度数据位：12 bit
波特率：默认 9600, N,8,1（可设置）
地址：默认 1（可设置）
更新速率：1 ms
绝缘电阻：>1000 MΩ（500 V DC）
介质耐压：1 min（500 V AC）

一般电气规格（CAN）
标准型号：EBM30A‑E3‑W1230TCAN
输入电压：标准 3.3–5 V DC；可选 12–30 V DC
空载电流：<80 mA
单圈分辨率：标准 4096（12bit）；可选 16384（14bit）
多圈：标准 30 圈；可选 60 圈；CAN 支持更高多圈/位深选项
独立线性公差：±0.3%
重复精度：±1 LSB（与安装精度相关）
通信协议：CANopen
通信时序：按型号规定（技术资料中列出最小间隔）
绝缘电阻：>1000 MΩ（500 V DC）
介质耐压：1 min（500 V AC）

可选特殊规格

• 按客户要求提供特殊接插件或带屏蔽线缆的装配
• 特殊轴型：可定制轴长、轴径或轴上特殊加工（开槽、铣平、打孔等）
• 其他输出：相关型号可提供模拟 0–5 V / 0–10 V / 4–20 mA 或绝对 SSI 输出（参见 R30M / EAM30A）

技术参数汇总

• 型号：EBM30A
• 类型：绝对值多圈磁性编码器
• 接口：RS485（Modbus RTU 从站）、CAN（CANopen）
• 单圈分辨率：4096（12bit）标准；可选最高 16384（14bit）
• 多圈：标准 30 圈；可选 60 圈（CAN 上有扩展选项）
• 防护等级：IP40 / IP67
• 工作温度：-30°C ～ +85°C
• 供电：标准 3.3–5 V DC；可选 12–30 V DC
• 空载电流：<80 mA
• 重量：约 65 g
• 外壳：锌合金；轴：不锈钢
